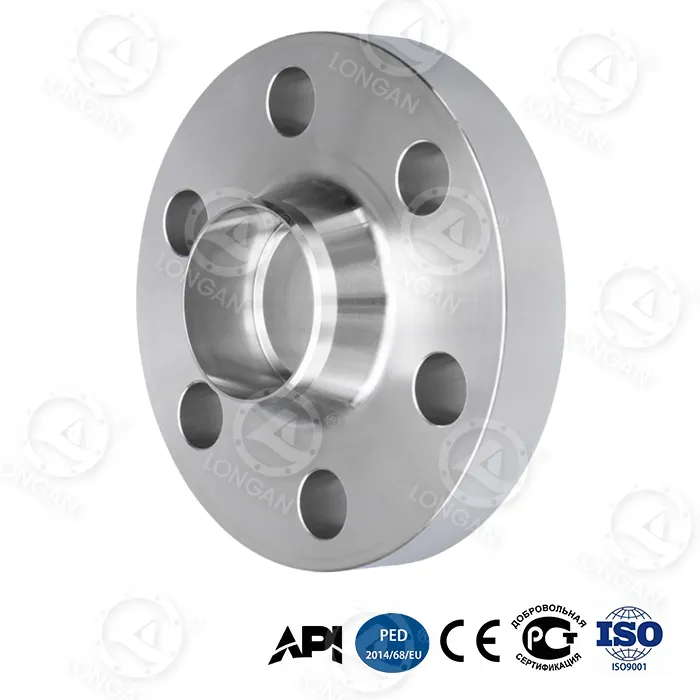

304 Příruba pro svařování na tupo

Technické specifikace

1. Certifikace materiálu (ASTM A182 F304)

Standardní hodnota prvku Testovací případ funkce

Ni 8,0~11,0% Austenit Stabilita 9,2%

C ≤ 0,08 % - 0,05 %

Cr 18,0~20,0% Oxidační ochrana proti korozi 18,8% (spektrometr)

2. Tlak-Teplota

Teplota (°C) Třída 150 (bar) Třída 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Mechanické vlastnosti

Parametr 304 Hodnota příruby Standardní základ

Tolerance vnitřního průměru (NPS 12") ±0,25 mm ASME B16,5 Tabulka5

Pevnost v tahu 515 MPa ASTM A182

Mez kluzu 205 MPa ASTM A182

Odchylka středového kruhu otvoru pro šroub ±0,8 mm MSS SP-44

Použitelné scénáře

Doporučené scénáře Tolerovatelná média Zakázané scénáře Alternativní řešení

Nízkotlaký stlačený vzduch Suchý vzduch (rosný bod <-40°C) Vlhký vzduch obsahující síru Poniklovaná uhlíková ocel

Potravinářské vybavení Mléčné výrobky, šťávy (pH>4,5) Dezinfekční prostředky s obsahem chlóru 316L příruba

Obecní vodovod Sladká voda, pitná voda Mořská voda/voda s vysokým obsahem chlóru (>50 ppm Cl⁻) 316 příruba

HVAC Horká voda (<80°C), pára Kyselina chlorovodíková/kyselina sírová (pH<4) Slitina Hastelloy

Proč zvolit 304 Neck Butt Welding Flange?

1. Nižší náklady

Materiál Jednotková cena (benchmark) Životnost Komplexní náklady (10 let)

316 příruba 2,3x 15 let + 1,2x

304 Příruba pro svařování na tupo 1,6x 10 let + 1,0x

Příruba z uhlíkové oceli 1,0x 2 roky (únik rzi) 2,8x

2. Výhody konstrukčního návrhu

Přesnost těsnícího povrchu: RF drsnost povrchu nerezové přivařovací příruby z nerezové oceli 304 je 125-250μin Ra, což zajišťuje spolehlivost těsnění těsnění.

Přechod zužujícího se hrdla: Snižuje faktor koncentrace napětí o 40 % a prodlužuje životnost svaru.

3. Základní korozní odolnost

Test solnou mlhou: Žádná červená rez po dobu 500 hodin

Chromniklová ochranná vrstva: Obsah Cr ≥18 % tvoří pasivační film, který odolává korozi z vody, páry a slabé kyseliny (pH>4,5).

Popis omezení: Není vhodné pro prostředí obsahující chloridové ionty > 50 ppm (jako je mořská voda) a 316 je v tuto chvíli třeba upgradovat.

FAQ

Q1: Jaký je rozdíl v nákladech s přírubou 316?

Odpověď: Cena 304 Neck Butt Welding Flange je za stejných specifikací o 30~35% nižší (kvůli rozdílu v obsahu niklu a molybdenu). Pokud médium neobsahuje chloridové ionty/kyseliny, je ekonomičtější zvolit 304.

Q2: Lze 304 použít pro venkovní potrubí?

Odpověď: Při nízké vlhkosti (<60%) RH) Může být používán po dlouhou dobu v prostředí bez solí; v pobřežních/průmyslových oblastech je vyžadován antikorozní nátěr, jinak může dojít během 2-3 let k důlkové korozi.
