Příruba

Pochopení rolePřírubav průmyslových aplikacích: komplexní průvodce

Jako důležitá součást potrubního systému hrají příruby zásadní roli při spojování potrubí, ventilů, čerpadel a dalších zařízení. Produkty se používají v ropných a plynárenských, chemických či vodních úpravnách a na těchto místech.

Co je aPříruba?

Příruby jsou příruby nebo hřebeny používané ke spojování potrubí, armatur nebo strojů. Příruby jsou přišroubovány nebo svařeny, aby vytvořily pevné spojení pro snadnou montáž, demontáž a kontrolu. Příruby se dodávají v různých tvarech a velikostech, aby vydržely různé tlaky, teploty a podmínky prostředí. Standardizací připojení podporují příruby interoperabilitu mezi systémy, čímž snižují prostoje a náklady na údržbu.

Klíčové parametry přírub

Velikost: odkazuje na jmenovitou velikost potrubí (NPS) nebo průměr, který musí být přizpůsoben připojeným komponentům.

Hodnocení tlaku: udává maximální tlak, který příruba vydrží, obvykle klasifikovaný podle norem jako ANSI/ASME (např. třída 150, třída 300, třída 600).

Materiály: Mezi běžně používané materiály patří uhlíková ocel, nerezová ocel, legovaná ocel a neželezné kovy, jako je mosaz nebo měď, které jsou vybírány pro svou odolnost proti korozi a pevnost.

Typy čel: Patří sem ploché čela (FF), vyvýšené čela (RF) a kroužkové spoje (RTJ), které ovlivňují účinnost těsnění.

Rozložení otvorů pro šrouby: počet a průměr otvorů pro šrouby, které jsou kritické pro vyrovnání a utažení.

Normy: Shoda s mezinárodními normami jako ANSI, ASME, DIN nebo JIS zajišťuje kompatibilitu a bezpečnost.

Tabulka podrobných parametrů produktu

Parametr	Popis	Společné hodnoty
Nominální velikost	Průměr přípojky potrubí	1/2" až 24" (nebo větší)
Tlaková třída	Maximální jmenovitý tlak	Třída 150, 300, 600, 900, 1500, 2500
Stupeň materiálu	Druh použitého materiálu	A105 (uhlíková ocel), SS304 (nerezová ocel), slitina 20
Typ obličeje	Povrchová úprava pro těsnění těsnění	Zvýšená plocha (RF), Plochá plocha (FF), Kloub prstencového typu (RTJ)
Průměr kruhu šroubu	Průměr kružnice otvoru pro šroub	Liší se podle velikosti a třídy (např. 3,5" pro 2" Class 150)
Normy	Rozhodující specifikace	ANSI/ASME B16.5, DIN 2527, JIS B2220

Typy přírub

Příruby jsou kategorizovány na základě jejich konstrukce a použití. Zde jsou nejběžnější typy:

Přivařovací příruba krku:Obsahuje dlouhý kuželový náboj pro vysoce namáhané aplikace, ideální pro vysokotlaké systémy.
Násuvná příruba:Snadná instalace nasunutím přes trubku a svařováním, vhodné pro nízkotlaká prostředí.
Slepá příruba:Používá se k utěsnění konce potrubního systému, což umožňuje budoucí rozšíření nebo kontrolu.
Přivařovací příruba:Zajišťuje hladký průtok a vysokou pevnost, běžně používané v potrubí s malým průměrem.
Závitová příruba:Našroubované na trubky bez svařování, ideální pro zdravotně nezávadné nebo nízkotlaké systémy.
Kloubová příruba:Páry s nástavcem pro snadné vyrovnání, ideální pro systémy vyžadující častou demontáž.

View as

ventil z porcelánu weing

Zobrazit více >> Odeslat dotaz >>

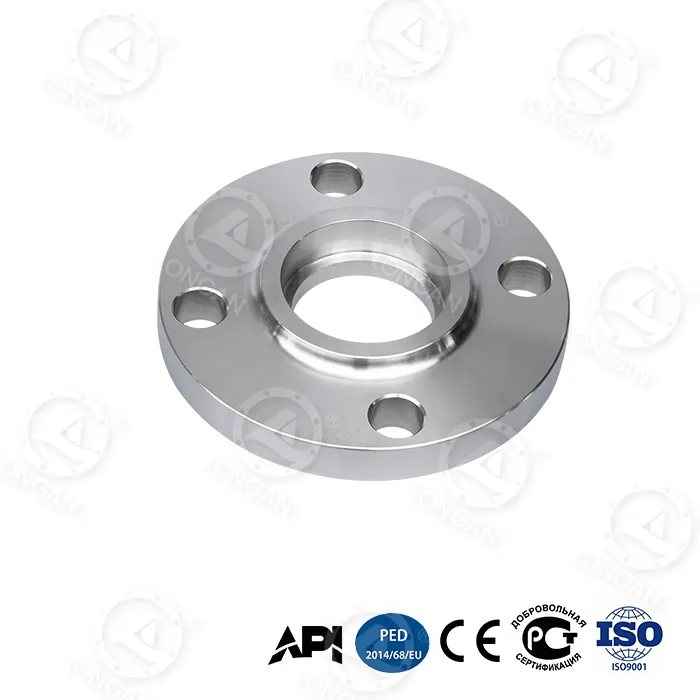

Socket Flange

Známá jako jeden z nejkonkurenceschopnějších výrobců a dodavatelů objímkových přírub, objímková příruba prošla polovodičovou certifikací SEMI F72 a poskytuje těsnění na úrovni atomů pro potrubí s mimořádně vysokou čistotou v továrnách na 3nm destičky a systémy chlazení helia pro jaderné fúzní reaktory. Přesným lapováním objímky elektronovým paprskem s tolerancí pouze ±0,8μm a studeným přechodovým svařováním kovu je napětí potrubí sníženo o 92 % a detekce netěsnosti héliového hmotnostního spektrometru je ≤10⁻¹¹ mbar·L/s, což může dosáhnout standardu pro prostorové kapsle.

Zobrazit více >> Odeslat dotaz >>

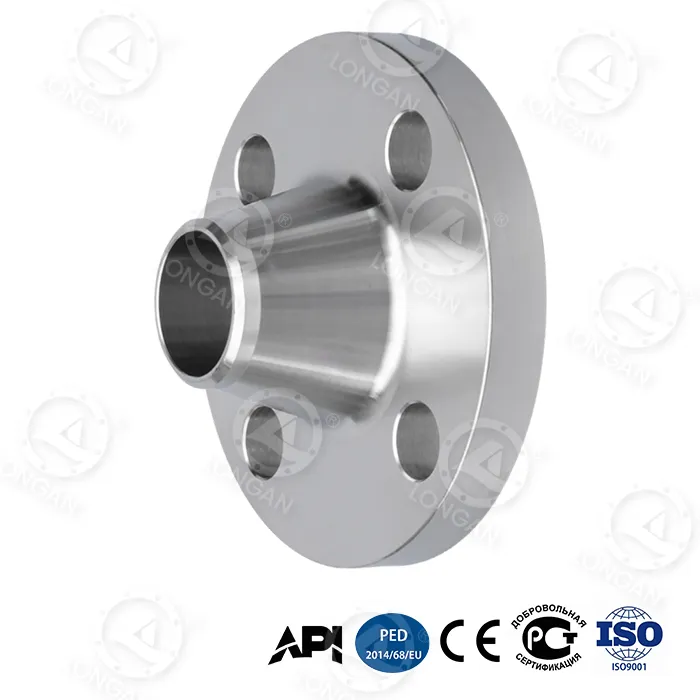

Kovaná svařovaná příruba krku

Jako profesionální výrobce a dodavatel v Číně se rázová houževnatost svaru kované svařované příruby s krkem při 248J@-196℃ zvyšuje o 300 %. Prostřednictvím vícesměrného zápustkového kování + procesu plazmového vakuového přetavování je integrován čip pro predikci stresu AI, který varuje před poškozením únavou 6 měsíců předem. Prošel certifikací ASME III pro jadernou energetiku úrovně 1 a poskytuje 50 let ochrany bez inspekce pro jaderné reaktory čtvrté generace a hlubokomořské podvodní výrobní systémy.

Zobrazit více >> Odeslat dotaz >>

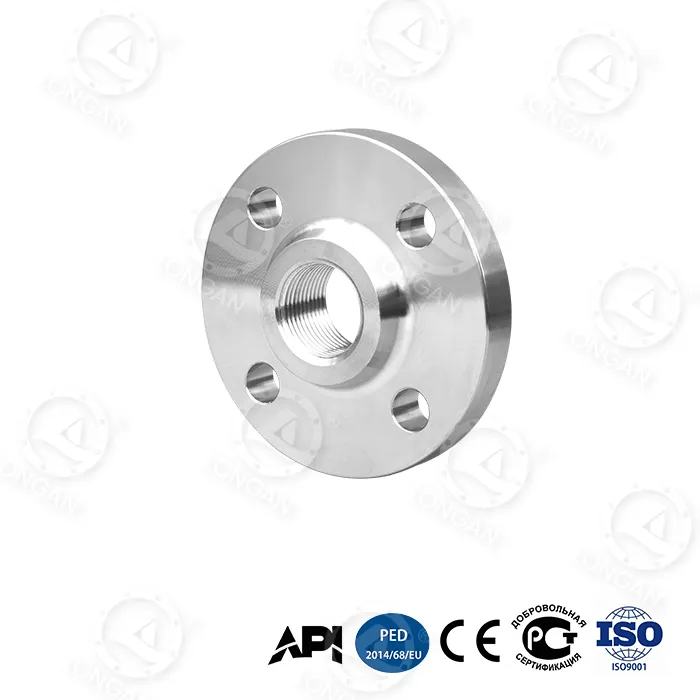

Závitová příruba

Závitová příruba vyrobená v Číně je jedním druhem produktu z továrny Longan. Inteligentní antivibrační závitová příruba prošla seismickou certifikací API 6AF a je navržena pro scénáře vysokofrekvenčních vibrací, jako jsou plnicí ramena LNG a zařízení ústí vrtu z břidlicového plynu. Díky dvojitým olověným závitům proti povolování a uhlíkovým nano-modifikovaným těsnicím vrstvám dosahuje nulové netěsnosti na vibračním stole pro simulaci zemětřesení o síle 9, snižuje emise uhlíku o 62 % během celého životního cyklu a je o 400 % rychlejší na instalaci než svařované příruby.

Zobrazit více >> Odeslat dotaz >>

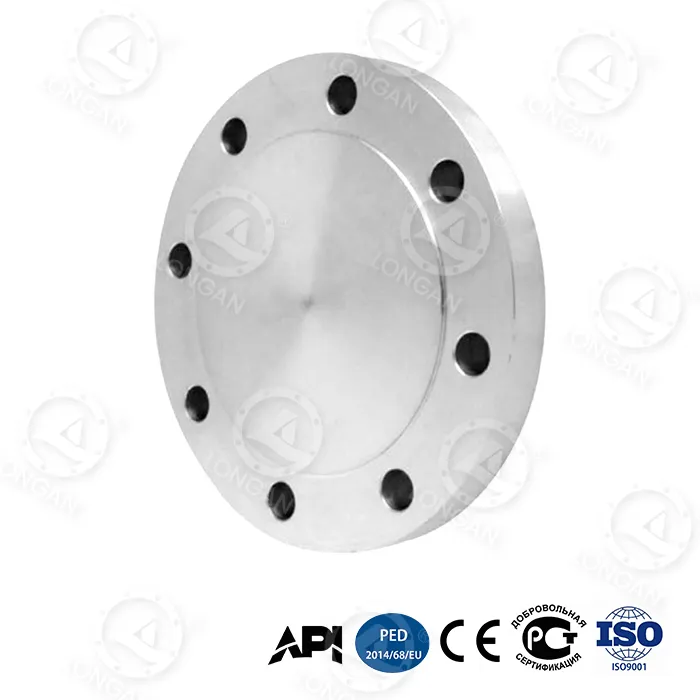

Slepá příruba z legované oceli

Jako profesionální výrobce a dodavatel slepých přírub z čínské slitiny poskytujeme zákazníkům komplexní služby projektového řízení. Slepá příruba z legované oceli má certifikaci NACE MR0175 a je navržena pro kritické scénáře těsnění, jako jsou potrubí na kyselý zemní plyn a rafinérské reaktory. Využívá molybden-niklovou slitinovou ocel a technologii plazmového difúzního svařování k dosažení nulového napětí korozního praskání (SCC) v prostředí sirovodíku 650 °C. Životnost těsnění je až 15 let, zatímco tradiční slepá deska je pouze ≤3 roky.

Zobrazit více >> Odeslat dotaz >>

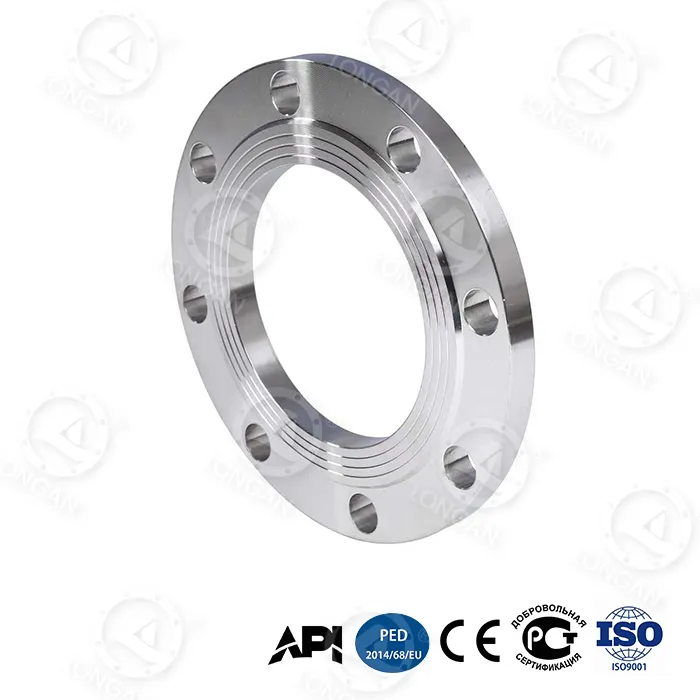

Ocelová plochá příruba

Vysoce kvalitní ocelová plochá příruba vyrobená v Číně lze přizpůsobit s nízkou cenou nebo levnou cenou z naší továrny. Ocelová plochá příruba dosahuje tlaku při roztržení 42 MPa při DN300, což je o 280 % vyšší než národní norma GB/T 1048. Přijímá bionickou voštinovou strukturu a gradientové kalení vysoko uhlíkové oceli a její odolnost v ohybu je zvýšena o 65 %. Prošel certifikací API 6A PSL 3G a je vhodný pro scénáře s ultra vysokým tlakem, jako jsou čerpadla na štěpení břidlicového plynu a hlubinné vrtné plošiny.

Zobrazit více >> Odeslat dotaz >>
