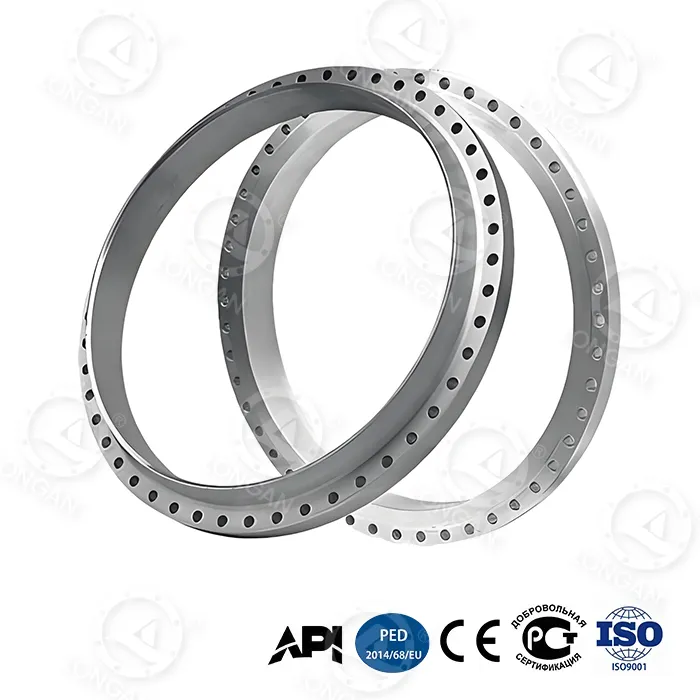

Velká velikost příruby

Přednosti produktu Prezentace dat

1. Vyšší tlaková kapacita

Příruby velké velikosti mají typický tlakový rozsah > 100 Bar až > 250 Bar nebo vyšší, což je více než pětinásobek tlaku standardních přírub stejné třídy. Například jmenovitý tlak přírub třídy 900 při DN600 je mnohem vyšší než u přírub třídy 150 stejné velikosti.

2. Výrazně zvýšená tloušťka stěny a strukturální pevnost (Enhanced Structural Integrity):

Velké příruby mají vyšší konvexní povrchy, silnější hrdla přírub a větší otvory pro šrouby, které poskytují větší odolnost vůči vibracím a ohybu.

Vezměte si ASME B16.5 DN600, třída 150 vs třída 900 RF příruba jako příklad:

Tloušťka příruby, třída 900: ~ 152,4 mm, třída 150: ~ 38,1 mm, tloušťka třídy 900 je asi 4krát větší než tloušťka třídy 150.

Počet šroubů Třída 900 má 24 šroubů M36, Třída 150 má pouze 20 šroubů M24

Průměr šroubu se zvětšil o 50 %, počet šroubů se zvýšil o 20 % a zvýšila se upínací síla.

Průměr kruhu šroubu příruby třídy 900 se zvětšil o ~114,3 mm ve srovnání s průměrem příruby třídy 150, což poskytuje větší prostor pro distribuci šroubů.

3. Velmi silný těsnící výkon

Větší kontaktní plocha těsnění, dlouhodobý nulový únik pod vysokým tlakem a vysokou teplotou.

Vyšší šrouby přímo vytvářejí vyšší těsnicí sílu těsnění.

Konstrukční rychlost netěsnosti kroužkového těsnění u velkorozměrových přírub je obvykle požadována menší než 10^-6 std cm³/s He, čímž lze dosáhnout vzduchotěsného těsnění, které je mnohem vyšší než požadavky běžných přírub pro měkká těsnění.

4. Přizpůsobené požadavky

Tento produkt vyžaduje přizpůsobené požadavky na nestandardní velikosti, materiály a povlaky. Longan se na to specializuje.

Velikost je daleko za standardem a vyžaduje přizpůsobené zpracování.

Běžně používané slitinové materiály odolné proti korozi: (jako Super Duplex 2507, Inconel 625/825, Monel, Hastelloy), mez kluzu může dosáhnout > 600 MPa nebo více.

Tloušťka speciálních povlaků může dosáhnout 250-500 μm a tloušťka obložení je 3-6 mm, což lze také přizpůsobit.

Nakonec bych rád zdůraznil, že Longan je výkonná továrna specializující se na výrobu přizpůsobených Big Size Flanges, které mohou plně splnit všechny vaše představy o tomto produktu. Přijďte nás kontaktovat, jsme vždy vítáni!
