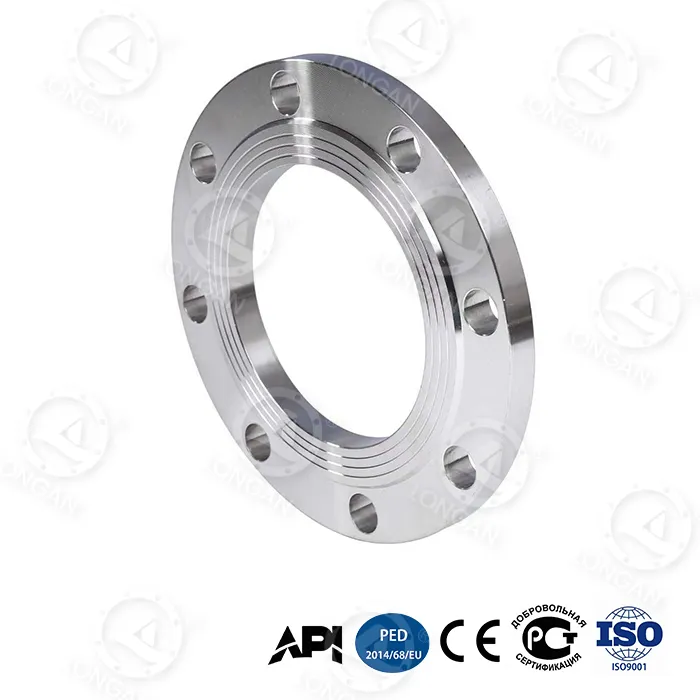

plochá příruba asme b16.5

Naše plochá příruba asme b16.5 je profesionálně vyráběna společností Longan, předním čínským výrobcem a globálním dodavatelem. Všechny výrobní činnosti jsou plně v souladu s předpisy ASME B16.5. Dodržujeme přísné protokoly o kvalitě napříč prověřováním surovin a testováním hotových výrobků, čímž poskytujeme stabilní kvalitu a trvalou spolehlivost. Tato plochá čelní příruba, která kombinuje bionickou voštinovou strukturu s gradientově kalenou ocelí s vysokým obsahem uhlíku, zlepšuje odolnost proti ohybu o 65 % oproti tradičním přírubám. Verze DN300 poskytuje tlak při roztržení 42 MPa, čímž překonává GB/T 1048 o 280 % a je certifikována podle API 6A PSL 3G.

Hlavní výhody produktu

Ve srovnání s konvenčními přírubami ASME B16.5 má plochá příruba Longan asme b16.5 následující hlavní výhody:

● Pevnost v ohybu zvýšená o 65 %:Bionická voštinová struktura poskytuje vyšší modul průřezu, což výrazně zvyšuje nosnost při stejné hmotnosti.

● Konečný průlom tlakového ložiska:Základní technologie spočívá ve vestavěném vyztužovacím kroužku z titanové slitiny v hrdle příruby s mezí kluzu 1 250 MPa. Naměřené údaje jsou následující:
1. Cyklická únavová životnost:Tradiční příruba vydrží 5 000 cyklů při 25 MPa, zatímco produkt společnosti Longan vydrží 20 000 cyklů při 35 MPa, což představuje 300% prodloužení životnosti cyklu.
2. Axiální deformace (35MPa):Tradiční deformace příruby je 1,8 mm, zatímco produkt Longan je pouze 0,6 mm, což je 67% snížení.
3. Tlak při roztržení (DN300):Produkt společnosti Longan dosahuje 42 MPa, zatímco tradiční příruba je ≤ 15 MPa, což je 180% zlepšení.

● Spolehlivost těsnění bez zatížení:Za podmínek excentrického zatížení s vychýlením potrubí o 15° je rychlost úniku těsnění ≤10⁻⁵ mbar·L/s (tradiční příruba >10⁻3). Konstrukce radiálního výztužného žebra na zadní straně příruby snižuje místní koncentraci napětí o 48 % a bionická voštinová struktura odolává deformaci deformací. Při testu vibrací ve frekvenčním pásmu 50-200 Hz podle normy ISO 10816-3 dosahuje míra útlumu amplitudy 92 %.

● Inteligentní varování a ochrana proti uvolnění:Těsnící plocha je zalita nano-zirkonovou indikátorovou vrstvou opotřebení, která viditelně mění barvu, když je tloušťka menší než 0,1 mm. Konstrukce s dvojitým kuželovým otvorem pro šroub řídí útlum předpětí při kolísání tlaku 35 MPa na ≤ 5 % (tradiční struktura ≥ 20 %).

● Extrémní přizpůsobivost prostředí:-70°C dopad 89J, 5000 metrů hlubokomořská koroze 0,03 mm/rok, otěr pískem a prachem ≤8μm.

Proč si vybrat nás

Volbou Longanovy ploché příruby asme b16.5 získáte následující nenahraditelné hodnoty:

1. Přímý prodej v továrně, náklady na kontrolu:Vnitropodniková továrna Longanu řídí celý proces od surovin až po hotové výrobky bez přirážky prostředníka. Celkové náklady na 30letý životní cyklus jsou sníženy o 66 % ve srovnání s tradičními přírubami (z 18 500 USD na 6 200 USD).

2. Mezinárodní autoritativní osvědčení:Prošel certifikací API 6A PSL 3G a splňuje přísné požadavky plynových médií s ultra vysokým tlakem v břidlicovém plynu a hlubokomořských vrtech.

3. Služby přizpůsobení:Podpora pro nestandardní velikosti, speciální tlaky, soukromé značení, s flexibilním minimálním objednacím množstvím - minimální objednávka jednoho kusu.

4. Rychlé dodání a poprodejní servis:Produkty standardní velikosti skladem jsou expedovány do 3 pracovních dnů; zakázkové produkty mají dodací lhůtu 15-30 dní. Jsou poskytovány bezplatné vzorky (poplatek za vzorky je vratný) a testovací služby třetí strany.

5. Potvrzení skutečných údajů:Všechny údaje o výkonu (42 MPa, 89 J, 0,03 mm/rok atd.) pocházejí z továrních testů a zákazníci mohou být svědky testování na místě.

6. Globální ověření projektu:Produkt funguje dlouhodobě a stabilně v projektech, jako jsou naleziště břidlicového plynu na Blízkém východě, hlubokomořské plošiny v Jihočínském moři a ruské arktické plynovody.

Tabulka shody s indikátorem výkonu Product Key

Ukazatel výkonu	Zkušební podmínky/norma	Naměřená hodnota	Stav souladu
Tlak při roztržení (DN300)	Hydrostatický výbuch	42 MPa	Překračuje národní normu ≤15MPa, vyhovuje
Cyklická únavová životnost	35MPa tlakový cyklus	20 000 cyklů	Překračuje tradiční přírubu (5 000 cyklů při 25 MPa)
Axiální deformace	Pod tlakem 35 MPa	0,6 mm	Lepší než tradiční příruba 1,8 mm
Rychlost úniku těsnění	Stav vychýlení 15°	≤10⁻⁵ mbar.L/s	Lepší než tradiční >10⁻³
Míra amplitudového útlumu	50-200Hz, ISO 10816-3	92 %	Efektivní potlačení vibrací
Útlum předpětí	Kolísání tlaku 35MPa	≤5 %	Lepší než tradiční ≥20 %
Rázová houževnatost při nízkých teplotách	-70 °C, GB/T 229-2020	89J	Překračuje národní normu ≥34J
Rychlost hlubinné koroze	5 000 m, ekvivalent 30 let, ASTM G111-97	0,03 mm/rok	Splňuje požadavky hlubinného inženýrství
Hloubka otěru pískem a prachem	120 m/s, 10 000 h, ISO 5890:2012	≤8μm	Splňuje požadavky na pouštní/offshore platformu

Scénáře aplikace produktu

Plochá příruba asme b16.5 společnosti Longan, založená na standardním systému ASME B16.5, může být široce používána v následujících průmyslových oblastech:

● Systém čerpadla na štěpení břidlicového plynu:Pracovní tlak 35-70MPa se silnou pulzací tlaku. Výrobek má cyklickou únavovou životnost 20 000 cyklů (při 35 MPa) a míru úniku ≤10⁻⁵, čímž splňuje bezpečnostní požadavky tisíců tlakových cyklů na místech vrtů.

● Hlubinné plošiny pro těžbu ropy a zemního plynu:V hloubce vody 5 000 m je vnější hydrostatický tlak asi 50 MPa, s vnitřním tlakem oleje a plynu. Ekvivalentní 30letá rychlost koroze 0,03 mm/rok zajišťuje, že během celého životního cyklu není potřeba žádná výměna.

● Polární přepravní potrubí LNG:Okolní teplota až -70 °C, rázová houževnatost produktu 89 J, což daleko překračuje arktický technický standard (≥ 27 J), zajišťuje, že riziko křehkého lomu při nízkých teplotách je nižší.

● Vánoční strom na ropných polích a zásobník na zabránění výbuchu:Certifikace API 6A PSL 3G, vhodná pro scénáře s ultravysokým tlakem s plynnými médii, spolehlivost těsnění splňuje minimální požadavky na netěsnost API 16A pro regulační vedení BOP.

● Připojení ultravysokotlakého chemického reaktoru:Vestavěný vyztužovací kroužek z titanové slitiny v hrdle příruby, který je vhodný pro potrubní systémy v rámci tlakové třídy 1500, poskytuje další bezpečnostní rezervu.

Ověření extrémního prostředí

Stav prostředí	Naměřená data	Testovací standard
Náraz při nízkých teplotách (-70°C)	89J (národní norma ≥34J)	GB/T 229-2020
Hlubinná koroze (5 000 m)	0,03 mm/rok (ekvivalent 30 let)	ASTM G111-97
Oděr pískem a prachem (120 m/s)	≤8μm (10 000 hodin)	ISO 5890:2012

Tyto údaje ukazují, že produkt může fungovat stabilně po dlouhou dobu v polárních potrubích (-70 °C), v hlubinném inženýrství (hloubka vody 5 000 m) a v pouštním vysokorychlostním prostředí plném písku.

Inovace procesů a zajištění kvality

Longan přijímá následující tři procesní inovace, aby zajistil vysoký výkon produktu:

● Gradientově kalená ocel s vysokým obsahem uhlíku:Přesným řízením rychlosti ohřevu a ochlazování se vytváří postupné rozložení tvrdosti od povrchu s vysokou tvrdostí k jádru s vysokou houževnatostí, čímž se zabrání riziku praskání při tradičním úplném kalení.

● Bionická voštinová struktura:Analýza konečných prvků ověřuje, že pevnost v ohybu je o 65 % vyšší než u plné příruby o stejné hmotnosti.

● Vestavěný vyztužovací kroužek z titanové slitiny:Kroužek Ti-6Al-4V s mezí kluzu 1250MPa a hustotou pouze 60% oceli.

Klíčové body kontroly kvality:

1.Vstupní kontrola surovin: spektrální analýza, odběr vzorků mechanických vlastností, suroviny od Tsingshan Holding Group.
2.Řízení procesu: sledování teplotních křivek pece pro tepelné zpracování v reálném čase, automatický záznam parametrů gradientního kalení.
3.Kontrola hotového výrobku: 100% kontrola rozměrů, 10% testování magnetických částic, odběr vzorků na tlak při roztržení.
4.Svědectví třetí stranou: Na požádání lze zajistit svědecké testování na místě společností SGS, BV nebo jinými agenturami.

Každá plochá příruba asme b16.5 je dodávána s certifikáty sledovatelného materiálu, záznamy křivek tepelného zpracování, zprávy o rozměrových kontrolách a zprávy o hydrostatických/pneumatických testech. Mezinárodní kupující mohou kontrolovat průběh výroby a testovat data online pomocí čísla objednávky.

FAQ

Otázka: Jaký je rozdíl mezi touto a konvenční přírubou ASME B16.5?
Odpověď: Oba splňují rozměrové požadavky normy ASME B16.5; rozdíl spočívá v typu těsnicí plochy. Konvenční příruby ASME B16.5 většinou používají konstrukci se zvýšeným čelem (RF), zatímco ploché příruby používají celoplošné provedení (FF). Těsnící plocha celoplošné příruby je zcela plochá a zasahuje až k okrajům otvorů pro šrouby a musí být použita s celoplošným těsněním. Produkt Longan přidává na tomto základě tři základní technologie: bionická voštinová struktura, gradientní kalení a vestavěný vyztužovací kroužek z titanové slitiny.

Otázka: Pro jaké tlakové stupně je vhodný?
Odpověď: Podle normy ASME B16.5 pokrývá tento produkt jmenovité tlaky od třídy 150 do třídy 1500. Skutečná aplikace ukazuje, že velikost DN300 dosahuje tlaku při roztržení 42 MPa, což daleko překračuje požadavky normy ASME B16.5 pro stejnou velikost příruby. Je zvláště vhodný pro scénáře s ultra vysokým tlakem, jako jsou čerpadla na štěpení břidlicového plynu a hlubinné vrtné plošiny.

Otázka: Jaká je odolnost proti korozi v aplikacích na platformě na moři?
Odpověď: Ve standardním testu ASTM G111-97 simulujícím 5 000 m hlubokomořského prostředí je ekvivalentní rychlost koroze za 30 let pouze 0,03 mm/rok. Gradientově kalený ocelový materiál s vysokým obsahem uhlíku v kombinaci s bionickou voštinovou strukturou si zachovává dobrou odolnost proti korozi v hlubokomořském prostředí s vysokou solnou mlhou a vysokým tlakem.

Otázka: Jak Longan zajišťuje kvalitu produktu?
Odpověď: Longan má vlastní továrnu a zavádí komplexní řízení kvality od výběru surovin až po kontrolu hotových výrobků. Prošel certifikací API 6A PSL 3G. Společnost sídlí v Longwanu ve Wenzhou a využívá stabilní dodávky surovin skupiny Tsingshan Holding Group a vlastní silné možnosti kování a obrábění k vytvoření kompletního systému kontroly výroby a kvality. Mezinárodní kupující mohou poslat požadavky na získání bezplatných vzorků pro ověření.

Otázka: Lze poskytnout bezplatné vzorky?
Odpověď: Ano, mezinárodní kupující mohou zaslat technické požadavky prodejnímu týmu, aby získali bezplatné vzorky (poplatek za vzorek je vratný, náklady na dopravu hradí kupující). Pro poprvé spolupracující zákazníky poskytuje Longan inspekční agenturu třetí strany, která je svědkem testovacích služeb, aby ověřila, zda výkon produktu splňuje požadavky před zajištěním přepravy.

Shrnutí:Plochá příruba společnosti Longan asme b16.5 přísně dodržuje mezinárodní standard ASME B16.5 a zároveň dosahuje komplexních průlomů v oblasti pevnosti v ohybu + 65 %, tlaku při roztržení 42 MPa, únavové životnosti 20 000 cyklů, ≤10⁻⁵ rychlosti úniku a 66% snížení celkových nákladů na životní cyklus procesu, medové a integrované jádrové struktury, technologie biokomplexu: titan vyztužovací prsten ze slitiny. Certifikace API 6A PSL 3G a údaje o ověření extrémního prostředí z něj činí ideální volbu příruby pro těžbu břidlicového plynu, hlubokomořské vrty a ultravysokotlaké potrubní systémy. Pošlete své požadavky a získejte bezplatné vzorky a profesionální nabídky.
