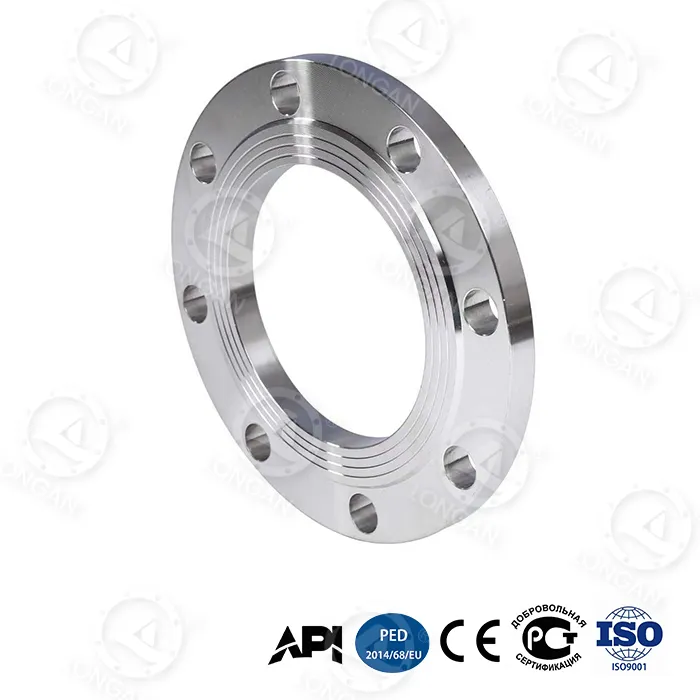

plochá zvýšená čelní příruba

Přestaňte si dělat starosti s nesouladem těsnění při modernizaci potrubí nebo v systémech smíšených přírub. Plochá vyvýšená čelní příruba Longanu kombinuje celoplošný vnější kroužek s mírně zvýšenou středovou těsnicí zónou – takže můžete použít těsnění FF nebo RF, aniž byste museli upravovat potrubí. Tato příruba, vyrobená ve vlastním závodě společnosti Longan ve Wenzhou pod přísnou kontrolou kvality, využívá gradientově kalenou vysoce uhlíkovou ocel a bionické voštinové jádro k dosažení tlaku při roztržení 42 MPa při DN300 (280 % nad národním standardem) a o 65 % vyšší odolnosti v ohybu než běžné příruby. Certifikace API 6A PSL 3G.

Nejdůležitější produkty

● Hybridní provedení těsnicí plochy:Toto je nejvýraznější rys ploché zvýšené čelní příruby. Středová oblast těsnicí plochy je mírně vyvýšená (podobně jako RF), ale vnější oblast zasahuje až k otvorům pro šrouby (podobně jako FF). Mezi výhody patří:1.Automatické centrování těsnění pro rychlejší instalaci;2.Rovnoměrnější rozložení kontaktního napětí těsnění, zamezení přetížení hran tradičního RF;3.Kompatibilní s celoplošným těsněním a těsněním se zvýšeným povrchem, což umožňuje flexibilní výměnu na místě.

● 65% zvýšení pevnosti v ohybu:Díky bionické voštinové struktuře je příruba lehčí a tužší, zvláště vhodná pro odolnost vůči ohybovým momentům potrubí.

● Ultra-vysokotlaké ložisko:Trhací tlak DN300 42 MPa je 2,8krát vyšší než u tradičních přírub (≤15MPa). Cyklická únavová životnost 20 000 cyklů při 35 MPa daleko přesahuje průmyslové standardy.

● Extrémní tolerance prostředí:Energie nárazu -70 °C 89 J, rychlost hloubkové koroze 5 000 m 0,03 mm/rok, otěr písku a prachu 120 m/s ≤ 8 μm.

● Inteligentní bezpečnost:Nano-zirkonová vrstva indikátoru opotřebení (upozornění na změnu barvy při tloušťce <0,1 mm) + dvojitý kuželový otvor pro šroub (útlum předpětí ≤5 %).

Produktové procesy

● Obrábění těsnicích ploch:Je použito přesné CNC soustružení se zvýšenou výškou podle standardních RF rozměrů ASME B16.5 (1,6 mm až 6,4 mm pro třídu 150~1500), ale zvýšený kořen plynule přechází do celého čela příruby. Drsnost povrchu Ra ≤3,2μm zajišťuje dobrý kontakt s těsněním.

● Gradientové kalení:Ocel s vysokým obsahem uhlíku prochází řízeným chlazením za účelem vytvoření odstupňované struktury s povrchovou tvrdostí 45-50 HRC a houževnatostí jádra ≥30J (při -70°C).

● Voštinová struktura:Bionická šestihranná mřížka uvnitř těla příruby, optimalizovaná analýzou konečných prvků, poskytuje o 65 % vyšší tuhost při stejné hmotnosti.

● Výztužný kroužek z titanové slitiny:V hrdle je uložen kroužek Ti-6Al-4V (mez kluzu 1 250 MPa) s přesahem, který zabraňuje roztažení krku pod vysokým tlakem.

● Kontrola kvality:100% kontrola rozměrů, 10% testování magnetických částic, náhodné roztržení na šarži. Jsou poskytovány atesty návazného materiálu a křivky tepelného zpracování.

Scénáře použití

Díky hybridnímu provedení těsnicí plochy ploché zvýšené čelní příruby je zvláště vhodná pro následující scénáře:

Scénář	Bolestný bod s tradičními přírubami	Řešení s tímto produktem
Renovace starého potrubí	Původní systém může kombinovat FF a RF příruby, těsnění nejsou zaměnitelná	Hybridní těsnicí plocha je kompatibilní s oběma typy těsnění, není potřeba žádná úprava potrubí
Vysokotlaká plynová média	RF přírubová těsnění se mohou vytlačovat pod tlakovou pulsací	Vnější plochá oblast poskytuje dodatečnou podporu a zabraňuje tečení těsnění
Velkoprůměrové nízkotlaké potrubí	FF příruby vyžadují těsnění plné velikosti, vysoké náklady	Zvýšená část umožňuje použití standardních RF těsnění, což snižuje zásoby náhradních dílů
Hlubinné/polární prostředí	Jedna těsnicí plocha po tepelném cyklování netěsní	Dvouzónové těsnění (vyvýšené + ploché) poskytuje redundantní těsnicí cesty

Mezi specifické oblasti použití patří:

● Výstupní potrubí čerpadla na štěpení břidlicového plynu(pulzující tlak 35-70MPa)
● Připojení hlubinných vrtných plošin(hloubka vody 5000 m)
● Terminály pro příjem LNG(-70°C nízká teplota)
● Potrubí kyselých médií pro vánoční stromky na moři(H₂S/CO₂)

Poprodejní servis

● Bezplatné vzorky:Mezinárodní kupující mohou požádat o jeden bezplatný vzorek (poplatek za vzorek vratný, vybírání dopravného) pro testování instalace a ověření těsnění.

● Návod k instalaci:K dispozici jsou čínské/anglické instalační manuály, včetně hodnot točivého momentu pro různé materiály těsnění (grafit, spirálově vinuté, PTFE). K dispozici je video navádění na dálku.

● Technické poradenství:Technický tým odpovídá na otázky týkající se výběru a shody těsnění do 4 hodin.

● Sledovatelnost kvality:Každá příruba má jedinečné ID a zkušební protokoly lze zkontrolovat na oficiálních stránkách.

● Záruka:18 měsíců, bezplatná výměna za výrobní vady.

● Testování třetí stranou:Na požádání lze zajistit tlakové zkoušky SGS/BV na místě.

Proč si vybrat Longan

1. Jedinečný design těsnicí plochy:Většina přírub na trhu je buď čistě FF nebo čistě RF. Naše plochá vyvýšená čelní příruba vám umožňuje získat jak stejnoměrnost napětí FF, tak spolehlivost těsnění RF bez změny typu těsnění. Je zvláště vhodný pro projekty modernizace, kde může být původní potrubí buď FF nebo RF – tento produkt je kompatibilní s oběma.

2. Výhoda nákladů na celý životní cyklus:Celkové náklady na 30 let jsou pouze 6 200 USD, což představuje úsporu 66 % ve srovnání s tradičními přírubami za 18 500 USD. Doba jedné výměny je 2,5 hodiny (tradiční 8 hodin), roční frekvence údržby je 0,7krát (tradiční 3,2krát).

3. Kompletní certifikace:API 6A PSL 3G, vhodné pro scénáře s ultra vysokým tlakem s plynnými médii H₂S a CO₂.

4. Ověřitelná skutečná data:Všechny výkonnostní ukazatele jsou k dispozici pro testování na místě u zákazníků. Jsou poskytovány bezplatné vzorky.

5. Rychlá odezva:Standardní položky se dodávají do 3 dnů, zakázkové položky do 15-30 dnů.

Shrnutí: Plochá vyvýšená čelní příruba Longan s hybridním designem těsnicí plochy řeší problémy tradičních přírub v oblasti kompatibility těsnění, rozložení napětí a vysokotlakého těsnění. V kombinaci s bionickou voštinovou strukturou, gradientním kalením a vyztužovacím kroužkem z titanové slitiny se výrazně zlepšila jeho pevnost v ohybu, tlak při roztržení a únavová životnost. Certifikace API 6A PSL 3G a 66% snížení nákladů na celý životní cyklus 30 let z něj činí ideální volbu pro břidlicový plyn, hlubokomořské inženýrství a složité potrubní systémy. Odešlete své požadavky a získejte bezplatné vzorky a profesionální řešení těsnění.

FAQ

Otázka: Může plochá zvýšená čelní příruba nahradit stávající RF přírubu?
A: Ano. Pokud se jmenovitý tlak a velikost shodují, může přímo nahradit RF přírubu a původní RF těsnění lze nadále používat. Pokud je protipříruba FF, je vyžadováno celoplošné těsnění, ale plochá plocha tohoto produktu je dostatečně velká, aby byla plně kompatibilní.

Otázka: Vyžaduje tato hybridní těsnicí plocha speciální těsnění?
Odpověď: Ne. Můžete nadále používat standardní ASME B16.21 RF těsnění (např. spirálově vinutá s vnitřním kroužkem) nebo FF těsnění (celoplošná grafitová těsnění). Naše testy ukazují, že těsnicí výkon obou typů těsnění na této přírubě je lepší než u tradičních jednoduchých těsnicích ploch.

Otázka: Povolí se šrouby při pulzujícím tlaku 35 MPa?
Odpověď: Tento produkt používá dvojité kuželové otvory pro šrouby. Při kolísání 35 MPa je útlum předpětí ≤ 5 %, zatímco tradiční kruhové otvory mají útlum ≥ 20 %. Doporučuje se používat hydraulický momentový klíč v křížovém uspořádání se třemi kroky. Můžeme poskytnout tabulku výpočtu točivého momentu.

Otázka: Mohou být poskytnuty různé materiály, jako je nerezová ocel?
A: Ano. Standardním materiálem pro tento výrobek je gradientově kalená vysoce uhlíková ocel, ale na požádání lze dodat také 316L, duplexní nerezovou ocel atd. Stejná voštinová struktura a vyztužovací prstenec z titanové slitiny platí také pro nerezovou ocel.

Otázka: Jak můžeme ověřit vámi uváděný tlak při roztržení 42 MPa?
Odpověď: Vítáme zákazníky, kteří jsou svědky nárazových testů v naší továrně. Běžné skladové produkty jsou náhodně odebírány každé čtvrtletí a zprávy o testech jsou uloženy na našich webových stránkách. Můžete také požádat o samostatný test vašeho vzorku; náklady neseme my (vzorek je třeba vrátit).
