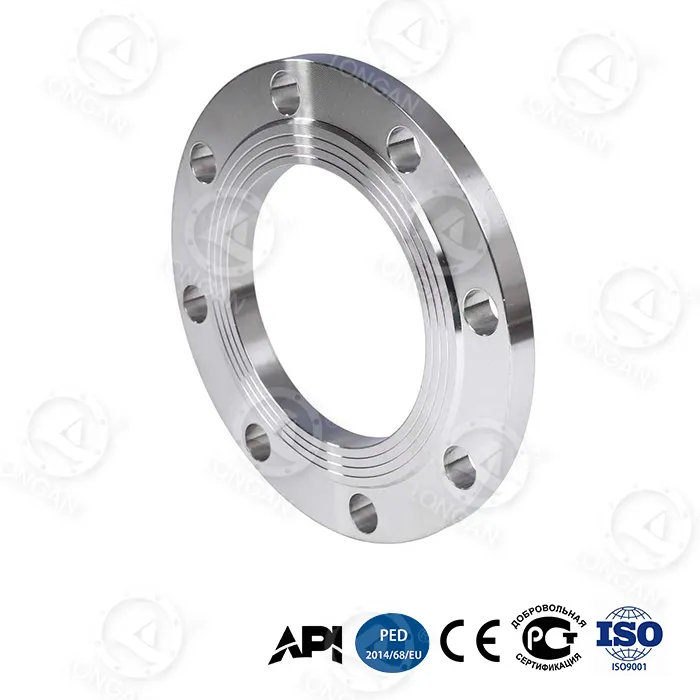

ploché nasunutí na přírubu

Longan, zkušený výrobce a globální dodavatel plochých přírub v Číně, slouží mezinárodním projektům průmyslových potrubí již mnoho let. Vlastní továrna zavádí přísné řízení kvality od surovin až po hotové výrobky, což zajišťuje stálou kvalitu a dlouhodobou spolehlivost každého produktu. Tato plochá nasouvací příruba využívá bionickou voštinovou strukturu a gradientově kalenou ocel s vysokým obsahem uhlíku, což zvyšuje odolnost proti ohybu o 65 % ve srovnání s tradičními přírubami. Trhací tlak DN300 dosahuje 42 MPa, čímž překračuje národní normu GB/T 1048 o 280 % a prošel certifikací API 6A PSL 3G. Následující části budou komplexně analyzovat technické výhody a aplikační hodnotu tohoto produktu z rozměrů včetně montážního svařování, mezního tlakového ložiska, odolnosti proti zatížení, inteligentního varování, adaptability na extrémní prostředí, platných norem a kapacity dodávky.

Výhody instalace a svařování

Jako násuvná příruba je plochá násuvná příruba během instalace spojena s trubkou dvěma koutovými svary: jedním na zadní straně příruby a jedním uvnitř otvoru trubky. Ve srovnání s tradičními přivařovacími přírubami má tato konstrukce následující významné výhody:

1.Nižší obtížnost instalace:Není vyžadováno žádné přesné vyrovnání potrubí, což umožňuje určité chyby při instalaci a snižuje požadavky na stavbu na místě.
2.Pohodlný svařovací provoz:Koutové svary jsou snadněji proveditelné než tupé svary s plným průvarem, zvláště vhodné pro stísněné prostory na místě.
3.Rychlá rychlost výměny:Doba jedné výměny se zkrátila z 8 hodin u tradičních přírub na 2,5 hodiny, čímž se účinně zkracují prostoje potrubního systému kvůli údržbě.

Tato nasouvací struktura v kombinaci s unikátní bionickou voštinovou lehkou konstrukcí Longan dále snižuje celkovou hmotnost příruby a zlepšuje efektivitu instalace.

Porovnání maximálního tlaku a vlivu na životní prostředí

Ukazatel výkonu	Tradiční kovaná ocelová příruba	ploché nasunutí na přírubu	Zlepšení
Tlak při roztržení (DN300)	≤ 15 MPa	42 MPa	↑180 %
Životnost cyklické únavy (35 MPa)	Nedosažitelné	20 000 cyklů	—
Axiální deformace (35MPa)	1,8 mm	0,6 mm	↓67 %
Energie nárazu při -70°C	≥34J (národní standard)	89J	↑162 %
30letá míra hlubokomořské koroze	cca. 0,5 mm/rok	0,03 mm/rok	↓94 %

Tento produkt plně předčí tradiční příruby v maximálním tlakovém ložisku a přizpůsobivosti prostředí. Jádro průlomu spočívá ve vestavěném vyztužovacím kroužku z titanové slitiny v hrdle příruby s mezí kluzu až 1 250 MPa, což vytváří možnost aplikací ultravysokého tlaku pro nasouvací příruby.

Odezva mimo zátěž

Ve skutečných potrubních systémech faktory jako tepelná roztažnost/kontrakce a sedání základů často způsobují nesouosost čela příruby. Za podmínek excentrického zatížení s vychýlením potrubí o 15° je rychlost netěsnosti tradičních přírub >10⁻³ mbar·L/s, zatímco Longanův plochý posuv na přírubě udržuje rychlost úniku těsnění ≤10⁻⁵ mbar·L/s, čímž se spolehlivost těsnění zlepšuje o dva řády.

Tohoto výkonu dosahují dvě strukturální inovace:

● Konstrukce žebra radiální výztuže:Radiální výztužná žebra přidaná na zadní straně příruby snižují místní koncentraci napětí o 48 %, čímž je rozložení napětí rovnoměrnější v podmínkách bez zatížení.
● Voštinová struktura s vysokou tuhostí:Bionická voštinová jádrová vrstva poskytuje vynikající tuhost v ohybu a odolává deformaci čela příruby.

Kromě toho při testu vibrací ve frekvenčním pásmu 50-200 Hz podle normy ISO 10816-3 dosahuje míra útlumu amplitudy 92 %, což účinně řeší problém útlumu předpětí šroubu za podmínek vysokotlaké pulzace.

Inteligentní varování a extrémní prostředí

flat slip on flange integruje dvě inteligentní technologie, které pomáhají uživatelům včas odhalit potenciální problémy:

● Nano-zirkonová vrstva indikátoru opotřebení:Tento materiál je zapuštěn do těsnící plochy. Když je tloušťka menší než 0,1 mm, viditelná změna barvy vydá varování, což umožňuje posoudit stav těsnění bez profesionálního vybavení.
● Zamykání předpětím otvoru pro šroub s dvojitým kuželem:Při kolísání tlaku 35 MPa je útlum předpětí u tradičních konstrukcí ≥ 20 %, zatímco tato konstrukce řídí útlum předpětí v rozmezí ≤ 5 %, což zajišťuje dlouhodobou spolehlivost připojení.

Ověření výkonu extrémního prostředí (všechna data ze skutečných testů):

● Nízkoteplotní dopad (-70°C):Charpyho dopadová energie 89J (národní norma ≥34J), vhodná pro polární potrubí a přepravu LNG.
● Hlubinná koroze (5 000 metrů):Podle normy ASTM G111-97 je 30letá ekvivalentní rychlost koroze pouze 0,03 mm/rok, což splňuje požadavky na celý životní cyklus pro hlubinné inženýrství.
● Oděr pískem a prachem (120 m/s):Podle normy ISO 5890:2012 je po 10 000 hodinách nepřetržitého nárazu hloubka poškození těsnícího povrchu ≤ 8 μm, vhodné pro pouštní oblasti nebo pobřežní plošiny s vysokorychlostními pískovými větry.

Platné normy a specifikace

plochá kluzná příruba je vyrobena přísně v souladu s normou ASME B16.5 se jmenovitými tlaky pokrývajícími třídu 150 až 1500 a rozsahem velikostí od 1/2 palce do 24 palců NPS. Materiálem je gradientově kalená vysoce uhlíková ocel v kombinaci s radiálním vyztuženým žebrovým designem a vestavěným vyztužovacím kroužkem z titanové slitiny.

Podle specifikace ASME B16.5 měření tloušťky pro příruby třídy 150 a třídy 300 nezahrnuje zvýšenou čelní výšku. Tento produkt využívá celoplošný (FF) design těsnící plochy a musí být používán s celoplošným těsněním. Je důležité si uvědomit, že celoplošná příruba nesmí být přímo přišroubována ke zvýšené čelní přírubě; musí být nahrazeno celoplošným těsněním nebo adaptérem.

Materiálová věda a inovace procesů

● Gradientově kalená ocel s vysokým obsahem uhlíku:Tradiční úplné kalení přírub má za následek nadměrné rozdíly v tvrdosti mezi povrchem a jádrem, náchylné k praskání. Technologie gradientního kalení přesně řídí rychlost ohřevu a ochlazování a vytváří postupnou distribuci tvrdosti zvenčí dovnitř – vysoká povrchová tvrdost pro odolnost proti opotřebení, vysoká houževnatost jádra pro odolnost proti nárazu. To umožňuje, aby si příruba zachovala rázovou houževnatost 89 J při -70 °C.

● Bionická voštinová struktura:Tato struktura čerpající inspiraci z šestihranné geometrie úlů výrazně zvyšuje tuhost v ohybu bez zvýšení hmotnosti. Analýza konečných prvků ověřuje, že pevnost v ohybu této konstrukce je o 65 % vyšší než u plné příruby o stejné hmotnosti.

● Vestavěný vyztužovací kroužek z titanové slitiny:Na hrdle příruby je předem umístěn kroužek z titanové slitiny Ti-6Al-4V, což je místo, které je nejvíce náchylné ke koncentraci napětí. Tato slitina má mez kluzu až 1 250 MPa a hustotu pouze 60 % hustoty oceli. Kroužek je připojen k základnímu materiálu pomocí přesahu, což účinně omezuje plastickou deformaci hrdla a zvyšuje tlak při roztržení příruby DN300 z tradičních ≤15MPa na 42MPa.

Výroba a systém kontroly kvality

Továrna Longanu se nachází v Longwanu ve Wenzhou. Využitím dodávek vysoce kvalitních surovin od Tsingshan Holding Group v kombinaci s vlastními možnostmi kování, tepelného zpracování a obrábění vytvořila kompletní výrobní řetězec. Každá plochá násuvná příruba je dodávána s certifikáty sledovatelného materiálu, záznamy křivek tepelného zpracování, zprávy o rozměrové kontrole a zprávy o hydrostatických/pneumatických testech.

Klíčové body kontroly kvality:

1.Vstupní kontrola surovin: spektrální analýza, odběr vzorků mechanických vlastností.
2.Řízení procesu: sledování teplotních křivek pece tepelného zpracování v reálném čase, automatické zaznamenávání parametrů procesu gradientního kalení.
3.Kontrola hotového výrobku: 100% kontrola rozměrů, 10% testování magnetických částic, odběr vzorků na tlak při roztržení nebo cyklická únavová životnost.
4.Svědectví třetí stranou: Na žádost zákazníka lze zajistit svědecké testování na místě společností SGS, BV nebo jinými agenturami.

Mezinárodní kupující mohou kontrolovat průběh výroby a testovat data online pomocí čísla objednávky.

Případy globálních žádostí o projekty

● Stanice štěpení břidlicového plynu na Blízkém východě:Bylo použito 120 sad ploché nasouvací příruby DN300 třídy 1500. Po 18 měsících nepřetržitého provozu nedošlo k žádnému úniku těsnění a četnost údržby byla nulová.
● Hlubinná vrtná plošina v Jihočínském moři:Hloubka vody 2 800 metrů. Příruba byla použita pro připojení komínu zabraňující profouknutí. Po 30 měsících korozní kontroly nevykazoval těsnicí povrch žádné zjevné poškození a naměřená rychlost koroze byla 0,028 mm/rok.
● Ruský arktický plynovod:Okolní teplota -55°C, hodnota nárazové zkoušky 82J, splňující požadavky projektového návrhu. Bylo dodáno přes 500 kusů.

FAQ

Otázka: Pro jaké tlakové stupně je vhodný?
Odpověď: Tato plochá příruba je vhodná pro jmenovité tlaky od třídy 150 do třídy 1500. Naměřené údaje ukazují, že velikost DN300 funguje výborně při tlaku při roztržení 42 MPa, což daleko překračuje požadavky národních norem. Je zvláště vhodný pro ultravysoký tlak a drsné podmínky, jako jsou čerpadla na štěpení břidlicového plynu, hlubokomořské vrtné plošiny, ultravysokotlaké přepravní potrubí zemního plynu a polární prostředí.

Otázka: Jaký je hlavní rozdíl mezi touto a svařovací přírubou?
Odpověď: Nasouvací příruba používá ke spojení trubky dva koutové svary (jeden na zadní straně a jeden uvnitř vývrtu), s relativně uvolněnými požadavky na instalaci. Příruba svařovacího hrdla používá jediný plně pronikající tupý svar, který vyžaduje přísnější vyrovnání. Avšak u produktu Longan s navlékací přírubou, díky konstrukci bionické voštinové struktury a vestavěného vyztužovacího kroužku z titanové slitiny, není výkon tlakového ložiska menší než u tradičních přírub s přivařovacím hrdlem.

Otázka: Jak funguje v prostředí s nízkou teplotou?
Odpověď: Při extrémně nízkých teplotách -70 °C dosahuje Charpyho nárazová energie produktu 89 J, což je mnohem více, než je požadavek národní normy ≥34 J. To je způsobeno vynikající houževnatostí gradientově kalené oceli s vysokým obsahem uhlíku při nízkých teplotách, díky čemuž je vhodná pro inženýrství polárních potrubí a nízkoteplotní přepravní systémy zemního plynu.

Otázka: Jaké jsou kapacity dodávek Longanu a možnosti přizpůsobení?
Odpověď: Longan má vlastní továrnu a kompletní výrobní systém, který podporuje přizpůsobení velikosti, soukromé značení a hromadnou výrobu. Je zavedeno přísné řízení kvality od výběru surovin až po kontrolu hotových výrobků. Mezinárodní kupující mohou poslat požadavky na získání bezplatných vzorků. Společnost sídlí na Mingzhu Road č. 620, Yongxing Street, okres Longwan, město Wenzhou, provincie Zhejiang, přičemž využívá geografické výhody Wenzhou a dodávky surovin Tsingshan Holding Group k vytvoření kompletního systému výroby a dodávek.

Otázka: Jak lze ověřit skutečný výkon?
Odpověď: Longan vítá zákazníky nebo kontrolní agentury třetích stran, aby byli svědky výkonnostních testů v továrně. Továrna je vybavena 3000tunovým tlakovým zkušebním strojem, cyklickou únavovou zkušební stolicí, nízkoteplotním nárazovým testerem -80°C a hlubinnou vysokotlakou korozní simulační komorou. Zákazníci mohou požadovat zkoušky tlakem na roztržení, cyklické únavové zkoušky nebo zkoušky v extrémním prostředí na vzorcích; protokoly o zkouškách vydává interní laboratoř s kvalifikací CNAS.
