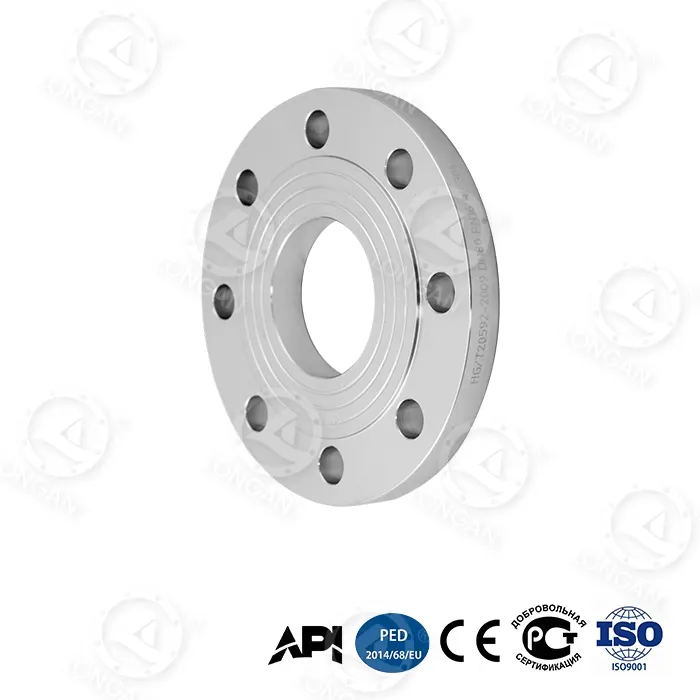

Plochá svařovací vyvýšená čelní příruba

Prezentace technické hodnoty

Parametry Index

Drsnost povrchu Ra ≤ 3,2 μm (úprava těsnícího povrchu)

Úspora hmotnosti příruby z uhlíkové oceli o 35 % lehčí než příruba krku (srovnání DN300)

Únavová životnost ＞10 000 tlakových cyklů (MSS SP-44)

Přídavek na korozi ≥3 mm (verze přizpůsobená chemikáliím)

Hlavní výhody produktu

1. Plná systémová kompatibilita

Mezinárodní standardy pro ploché svařování zvýšených čelních přírub:

ASME B16.5 (americký standard) | Řada PN (DIN) | JIS 10K/20K (japonský standard)

Rozsah průměrů: DN15~DN600 (1/2"~24")

Bezproblémová náhrada za globální projekty

2. Efektivita instalace

Ztenčení svarového spoje: úhel drážky 37,5°±2,5° (VS 45° tradiční příruba)

Tolerance otvoru pro šroub: ±1 mm (ISO 5210)

Rychlost dokování potrubí zvýšena o 40 %

3. Spolehlivost těsnění

Výška vyvýšeného výstupku příruby s plochým svarem: 3,2 mm (1/8 palce) standard (ASME B16.5)

Pravděpodobnost selhání těsnění: <0,01 % (s těsněními stejné třídy)

Záruka nulového úniku za podmínek vysokého tlaku

4. Tlaková únosnost

Třída 150: až 19,6 bar při 38°C

Třída 300: až 51,1 bar při 38°C

Adaptabilita při nízkých teplotách: -196 °C až +538 °C (materiál ASTM A105)

Pokrytí extrémních podmínek v energetice/chemickém průmyslu
