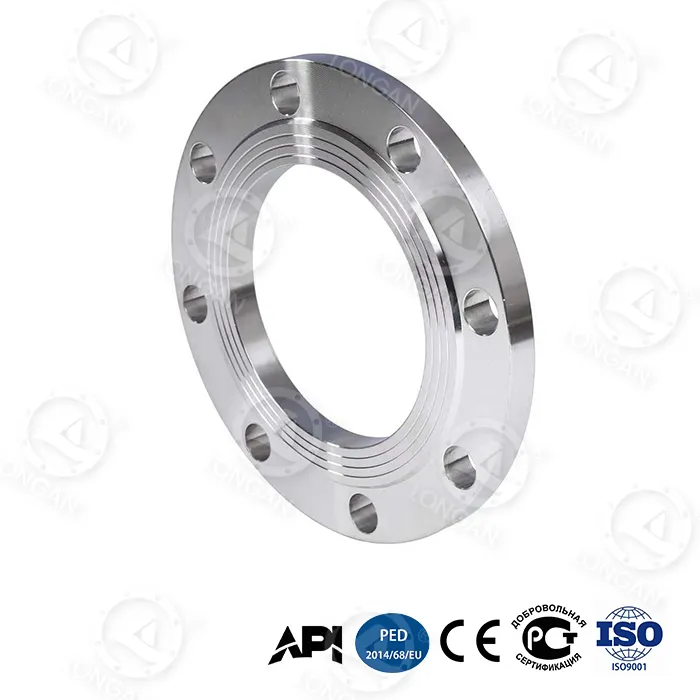

sme b16.5 plochá čelní příruba

Konvenční příruby vyráběné podle rozměrů ASME B16.5 mají typicky tlak při roztržení nepřesahující 15 MPa. Plochá čelní příruba Longan sme b16.5, při zachování standardních montážních rozhraní třídy 150–2500 a celoplošného těsnicího povrchu, dosahuje vyššího tlakového ložiska díky optimalizaci vnitřní konstrukce: bionická voštinová mřížka (ohybová tuhost zvýšená o 65 %), gradientově kalená vysoce uhlíková ocel (energie nárazu 89J při -70 °C) a hrdlo z titanové slitiny 1 250 MPa). Naměřený tlak při roztržení DN300 dosahuje 42MPa. Všechny produkty jsou pod plnou procesní kontrolou kvality v továrně Longan a získaly certifikaci API 6A PSL 3G.

Typ produktu a použití

sme b16.5 plochá příruba je celoplošná (FF) těsnicí povrchová příruba vyrobená podle normy ASME B16.5. Používá se v potrubních systémech vyžadujících plnokontaktní těsnění a je vhodný pro nízkotlaká potrubí velkého průměru, litinové přírubové spoje a aplikace vyžadující rovnoměrné rozložení napětí těsnění. Díky vnitřním výztužným strukturám lze tento produkt použít také v situacích s ultra vysokým tlakem (jako jsou výstupy čerpadel na štěpení břidlicového plynu a zařízení na ústí hlubinných vrtů), při zachování standardních rozměrů rozhraní pro zaměnitelnost s konvenčními přírubami ve stávajících potrubích.

Hlavní prodejní body

1. Standardní rozhraní, ložisko pro vyšší tlak:Vyhovuje montážním rozměrům ASME B16.5, měřený tlak při roztržení DN300 42MPa, vyšší než u běžných standardních přírub (≤15MPa).
2. 65% zvýšení pevnosti v ohybu:Bionická voštinová struktura zlepšuje tuhost příruby, vhodná pro prostředí s vibracemi nebo usazováním základů.
3. Vizuální indikace opotřebení a zachování předpětí:Těsnicí plocha je zalita nano-zirkonovou indikátorovou vrstvou, která mění barvu, když je tloušťka menší než 0,1 mm. Konstrukce dvojitého kuželového otvoru pro šroub omezuje útlum předpětí při kolísání tlaku 35 MPa na ≤ 5 % (konvenční konstrukce ≥ 20 %).
4. Výkon v extrémním prostředí:-70°C nárazová energie 89J; 5 000 m ekvivalentní rychlost koroze v hloubce moře 0,03 mm/rok; hloubka poškození těsnícího povrchu ≤8μm po 120m/s otěru pískem a prachem.
5. Náklady na celý životní cyklus:30leté celkové náklady 6 200 USD (běžná 18 500 USD); roční frekvence údržby 0,7krát (konvenční 3,2krát); doba jedné výměny 2,5 hodiny (konvenční 8 hodin).

Technické specifikace

Položka	Parametr
Standardní základ	ASME B16.5 (rozměry, tolerance, jmenovité hodnoty tlaku a teploty)
Typ těsnění	Celá tvář (FF)
Tlaková třída	Třída 150, 300, 400, 600, 900, 1500, 2500
Rozsah velikostí	NPS 1/2" až 24"
Materiál	Gradientově kalená ocel s vysokým obsahem uhlíku (nerezová ocel přizpůsobitelná)
Vnitřní výztuha	Výztužný prstenec z titanové slitiny (výtěžnost 1 250 MPa), radiální žebra (koncentrace napětí snížena o 48 %)
Tlak při roztržení DN300	42MPa (konvenční ≤15MPa)
Cyklická únavová životnost	20 000 cyklů při 35 MPa (konvenční 5 000 cyklů při 25 MPa)
Axiální deformace @35MPa	0,6 mm (běžný 1,8 mm)
Míra úniku těsnění (nesouosost 15°)	≤10⁻⁵ mbar·L/s (konvenční >10⁻³)
Náraz při nízkých teplotách (-70°C)	89J (národní norma ≥34J)
Hlubinná koroze (5 000 m)	0,03 mm/rok (ekvivalent 30 let)
Oděr pískem a prachem (120 m/s)	Hloubka poškození těsnícího povrchu ≤ 8 μm (10 000 h)
Pomocné funkce	Nano-zirkonová vrstva indikátoru opotřebení, dvojité kuželové otvory pro šrouby

Certifikace a zajištění kvality

● API 6A PSL 3G:Použitelné pro scénáře ultravysokého tlaku s plynnými médii, které vyžadují pneumatické testování (1,5násobek jmenovitého tlaku) a přísnější nedestruktivní testování a sledovatelnost materiálu.
● Tovární kontrola kvality:Vnitropodniková továrna společnosti Longan implementuje komplexní řízení kvality od vstupní kontroly surovin (spektrální analýza, mechanické odběry vzorků) až po výstup hotového produktu (100% rozměrová kontrola, 10% testování magnetických částic, dávkový tlakový odběr vzorků).
● Sledovatelnost:Každá příruba je dodávána s certifikáty sledovatelného materiálu, záznamy křivek tepelného zpracování, zprávy o rozměrových kontrolách a zprávy o hydrostatických/pneumatických testech, které jsou dostupné online prostřednictvím sériového čísla.

Zvýraznění diferenciace

V porovnání s jinými celoplošnými přírubami ASME B16.5 na trhu se příruba Longan sme b16.5 s plochou čelní plochou vyznačuje:

●Dosahuje vyššího tlaku při roztržení (42MPa) v rámci standardních rozměrů bez zvýšení tloušťky příruby nebo změny uspořádání otvorů pro šrouby.
●Integruje vyztužovací kroužek krku z titanové slitiny a proces gradientního kalení, vyrovnává nosnost a houževnatost při nízkých teplotách.
●Těsnicí plocha s vrstvou indikátoru opotřebení pro vizuální kontrolu stavu těsnění.
●Udržuje rychlost netěsnosti těsnění ≤10⁻⁵ mbar·L/s při 15° nesouososti.

Přizpůsobení a proces

Možnosti přizpůsobení:

●Nestandardní velikosti a speciální tlaky (vyžadují se výkresy nebo technické požadavky)
●Různé materiály: nerezová ocel 304/316L, duplexní nerezová ocel atd.
●Soukromé značení: laserové značení, vlastní balení

Tok hlavního procesu:

1.Kování: přesné zápustkové kování za použití vysoce kvalitních surovin od Tsingshan Holding Group.
2.Gradientové kalení: řízené chlazení pro vytvoření povrchu s vysokou tvrdostí a vysoce houževnatého jádra.
3.Obrábění voštinové struktury: CNC obrábění vnitřních šestihranných mřížek.
4.Titanové kroužkové lisování: uložení s přesahem pro zajištění žádného relativního pohybu mezi kroužkem a základním materiálem.
5.Povrchová úprava těsnění: CNC soustružení, drsnost povrchu Ra ≤3,2μm.
6.Kompletní kontrola a testování: rozměrové, magnetické částice, hydrostatické/pneumatické, nárazové odběry.

Podpora vzorků a testování

● Bezplatné vzorky:Mezinárodní kupující mohou požádat o jeden bezplatný vzorek (poplatek za vzorek je vratný, přepravné nese kupující) pro testování instalace a ověření výkonu.
● Testování na místě:Továrna je vybavena 3000tunovým tlakovým zkušebním strojem, cyklickou únavovou zkušební stolicí, nízkoteplotním nárazovým testerem -80 °C a komorou pro simulaci hlubinné koroze. Zákazníci mohou být na místě svědky testů roztržení, únavy nebo extrémního prostředí.
● Testování třetí stranou:SGS, BV, TÜV lze zadat pro chemické složení, mechanické vlastnosti, nedestruktivní zkoušky a tlakové zkoušky; zprávy jsou dodávány se zbožím.
● Záruční doba:18 měsíců (od data odeslání), bezplatná výměna za výrobní vady.

Porovnání výkonu: Standardní požadavky vs. Longan Measured

Položka	Požadavky normy ASME B16.5 / konvenční příruba	Plochá čelní příruba Longan sme b16.5	Srovnání
Tlak při roztržení DN300	≤ 15 MPa	42 MPa	Vyšší než konvenční
Cyklická únavová životnost	5 000 cyklů při 25 MPa	20 000 cyklů při 35 MPa	Delší životnost
Axiální deformace @35MPa	1,8 mm	0,6 mm	Menší deformace
Míra úniku 15° vychýlení	>10-3 mbar.L/s	≤10⁻⁵ mbar.L/s	Nižší únik
Energie nárazu -70°C	≥34J (národní standard)	89J	Vyšší houževnatost
30letá míra hlubokomořské koroze	cca. 0,5 mm/rok (uhlíková ocel)	0,03 mm/rok	Pomalejší koroze

Bezpečnostní opatření při instalaci

Plochá čelní příruba sme b16.5 má celoplošnou těsnící plochu. Správná instalace je rozhodující pro zajištění těsnícího výkonu. Dodržujte prosím následující body:

1. Výběr těsnění:Je nutné použít celoplošné těsnění, které pokrývá celou těsnicí plochu příruby a má otvory pro šrouby. Nepoužívejte vyvýšená těsnění nebo standardní RF těsnění.
2. Přizpůsobení přírub:Celoplošné příruby nesmí být přímo přišroubovány ke zvýšeným čelním přírubám. Pokud potrubí obsahuje zvýšené čelní příruby, musí být nahrazeny celoplošnými přírubami nebo adaptéry.
3. Utahování šroubů:U konstrukce s dvojitým kuželovým otvorem pro šrouby se pro třístupňové rovnoměrné předpětí s křížovým vzorem doporučuje hydraulický momentový klíč. Cílové předpětí se vypočítá na základě jmenovitého tlaku a specifikací šroubu; viz normu ASME PCC-1 nebo se obraťte na technický tým Longan.
4. Sekvence předběžného načtení:Předem utáhněte všechny šrouby na 30 % cílového točivého momentu, poté na 70 % a nakonec na 100 %. Po 24 hodinách provozu znovu utáhněte.
5. Těsnící ochrana obličeje:Před instalací zkontrolujte těsnicí plochu, zda na ní nejsou škrábance nebo cizí předměty. Nano-zirkonová indikátorová vrstva opotřebení je tenká zapuštěná vrstva; během instalace nečistěte kovovými škrabkami.
6. Zarovnání otvorů pro šrouby:Konstrukce s dvojitým kuželovým otvorem napomáhá samočinnému vyrovnání, ale před instalací se ujistěte, že otvory pro šrouby obou přírub jsou zarovnány s odchylkou 1 mm.
7. Vyrovnání potrubí:Přestože celoplošné příruby mají určitou toleranci pro nesouosost, doporučuje se kontrolovat chybu vyrovnání potrubí do 2 mm/m, aby byla zajištěna životnost těsnění.

FAQ

Otázka: Jaký je rozdíl od běžné příruby ASME B16.5?
Odpověď: Oba mají stejné rozměry a rozhraní a jsou přímo zaměnitelné. Produkt společnosti Longan přidává voštinovou strukturu, gradientní kalení a prstenec z titanové slitiny uvnitř, čímž je dosaženo naměřeného tlaku při roztržení (42 MPa) vyššího, než je standardní požadavek (≤ 15 MPa).

Otázka: Pro jaké tlakové stupně je vhodný?
Odpověď: Vnější rozměry odpovídají montážním velikostem třídy 150 až 2500 a naměřený tlak při roztržení je vyšší než standardní požadavky pro odpovídající jmenovité hodnoty. Vhodné pro břidlicový plyn a hlubokomořské projekty vyžadující vyšší bezpečnostní rezervu než standardní příruby.

Otázka: Na co si dát pozor při instalaci?
Odpověď: Musí být použito celoplošné těsnění a nesmí být přímo přišroubováno ke zvýšené čelní přírubě. Dvojité kuželové otvory pro šrouby se doporučuje použít momentovým klíčem do kříže ve třech krocích a po 24 hodinách provozu je znovu utáhnout. Podrobné kroky viz výše „Opatření při instalaci“.

Otázka: Jak lze ověřit výkon tlaku?
Odpověď: Longan vítá zákazníky, aby byli svědky roztržení nebo cyklických únavových testů v továrně. Záznamy o zkouškách pro každou šarži jsou uchovávány a lze je vyvolat podle sériového čísla. Lze také zajistit testování třetí stranou od SGS, BV atd.

Shrnutí:Plochá čelní příruba Longan sme b16.5 se řídí mezinárodním standardním rozměrovým systémem ASME B16.5 a využívá bionickou voštinovou strukturu, gradientový proces kalení a vestavěný vyztužovací kroužek z titanové slitiny. Naměřený DN300 tlak při roztržení 42MPa, -70°C náraz 89J, 30letá hlubokomořská koroze 0,03mm/rok. Prošel certifikací API 6A PSL 3G, vhodný pro těžbu břidlicového plynu, hlubokomořské vrty a ultravysokotlaké potrubní systémy. Odešlete své požadavky a získejte bezplatné vzorky a technické poradenství.
