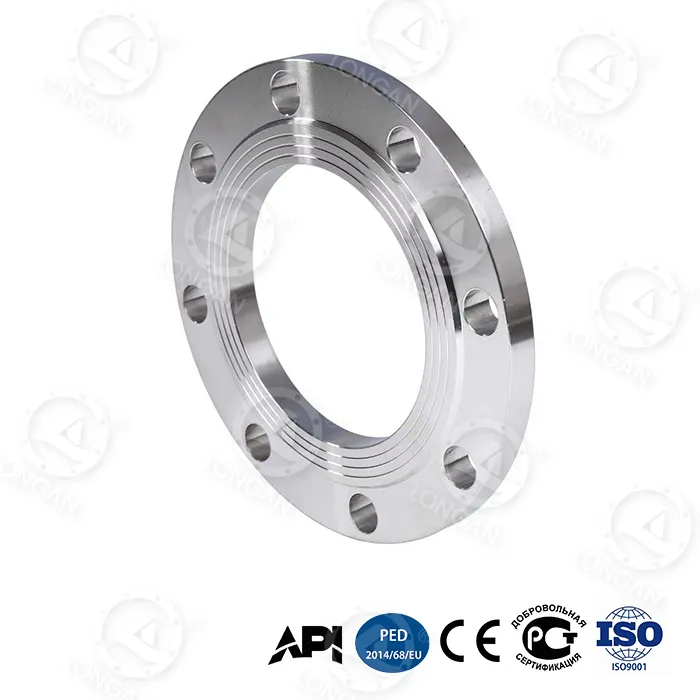

plochá příruba z nerezové oceli má celoplošný těsnicí povrch (FF) a je vyrobena přísně v souladu s normami ASME B16.5, s tlakem pokrývajícím třídu 150 až třídu 1500 a rozsahem velikostí od 1/2 palce do 24 palců NPS. Tento produkt kombinuje vynikající odolnost nerezové oceli proti korozi se třemi unikátními základními technologiemi společnosti Longan a je zvláště vhodný pro drsná prostředí médií, jako je mořská voda, kyselé plyny a korozivní štěpící kapaliny. Ve srovnání s tradičními přírubami z nerezové oceli má tento produkt 65% zvýšení pevnosti v ohybu a 180% zvýšení tlaku při roztržení při zachování vlastní odolnosti nerezové oceli vůči korozi.
1. Oblasti použití a průmyslové případy
Produkt je zvláště vhodný pro následující scénáře korozivního ultravysokého tlaku:
● Potrubní systémy vrtné plošiny na moři:Koroze v mořské vodě + vysokotlaký olej a plyn, 30letá ekvivalentní rychlost koroze 0,03 mm/rok.
● Potrubí pro vstřikování mořské vody:Dlouhodobé vystavení médiím s vysokým obsahem soli, vysoké požadavky na spolehlivost těsnění, míra úniku ≤10⁻⁵.
● Potrubí čerpadel na štěpení břidlicového plynu:Prostředí korozivní lomové kapaliny, cyklická únavová životnost 20 000 cyklů (při 35MPa).
● Hromady zabraňující vyfouknutí hlubinného moře:Hloubka vody 5000m, vnější hydrostatický tlak 50MPa, vnitřní plynové médium, certifikováno API 6A PSL 3G.
● Systémy vánočních stromků na ropných polích na moři:Kyselé prostředí obsahující H₂S a CO₂, vynikající odolnost materiálu proti korozi.
Reprezentativní případy:
- Pobřežní ropné pole na Blízkém východě: Bylo použito 150 sad nerezových přírub DN300 třídy 900. Po 24 měsících provozu nevykazovaly těsnící plochy žádné známky koroze.
- Hlubinné plynové pole Jihočínského moře: Hloubka vody 2 500 m, používáno 18 měsíců, naměřená rychlost koroze 0,028 mm/rok.
plochá příruba z nerezové oceli funguje zvláště dobře v korozivním prostředí. Ve standardním testu ASTM G111-97 simulujícím 5000 m hlubokého mořského prostředí je ekvivalentní rychlost koroze za 30 let pouze 0,03 mm/rok, což je mnohem více než u běžných přírub z uhlíkové oceli (přibližně 0,5 mm/rok). Gradientově kalený ocelový materiál s vysokým obsahem uhlíku, při zachování vysoké pevnosti, dosahuje vynikající odolnosti proti korozi mořské vody díky optimalizovanému složení materiálu a procesům tepelného zpracování. Konkrétní výkon je následující:
● Rychlost koroze ponořením do mořské vody:0,03 mm/rok (ekvivalent 30 let), což splňuje požadavek na 30letou bezúdržbovost pro pobřežní plošiny.
● Odolnost proti praskání korozí:Gradientní kalící proces eliminuje vnitřní zbytkové pnutí v materiálu a snižuje riziko SCC.
● Odolnost vůči kyselým médiím:Vhodné pro prostředí s lámavými kapalinami obsahujícími H2S a CO₂, prošel testem plynných médií API 6A PSL 3G.
Tato plochá příruba z nerezové oceli dosáhla významného zlepšení výkonu tlakového ložiska. Stěžejní technologická inovace spočívá ve vestavěném vyztužovacím kroužku z titanové slitiny v hrdle příruby s mezí kluzu 1 250 MPa, který otevírá novou cestu pro aplikaci materiálů z nerezové oceli ve scénářích ultravysokého tlaku.
Naměřené údaje jsou následující:
●Cyklická únavová životnost: Tradiční příruba vydrží 5 000 cyklů při 25 MPa, zatímco produkt společnosti Longan vydrží 20 000 cyklů při 35 MPa, což je 300% nárůst.
●Axiální deformace (35MPa): Tradiční deformace příruby je 1,8 mm, zatímco produkt společnosti Longan je pouze 0,6 mm, což představuje 67% snížení.
● Tlak při roztržení (DN300): Produkt Longan dosahuje 42 MPa, zatímco tradiční příruba je ≤ 15 MPa, což je 180% zlepšení.
Výztužný kroužek z titanové slitiny je připojen k substrátu z nerezové oceli prostřednictvím přesahu, což účinně omezuje hromadění plastu na krku při nárazu cyklického tlaku, což umožňuje přírubám z nerezové oceli odolat ultra vysokým tlakům, kterých bylo dříve možné dosáhnout pouze s legovanou ocelí.
4. Těsnění při zatížení a potlačení vibracíVe skutečných potrubních systémech chyby při instalaci nebo tepelné deformace často způsobují nesouosost čela příruby. Za podmínek excentrického zatížení s vychýlením potrubí o 15° je rychlost netěsnosti tradičních přírub >10⁻³ mbar·L/s, zatímco plochá příruba Longan z nerezové oceli udržuje rychlost úniku těsnění ≤10⁻⁵ mbar·L/s, čímž se spolehlivost těsnění zlepšuje o dva řády.
Strukturální inovace:
● Konstrukce žebra radiální výztuže:Radiální výztužná žebra přidaná na zadní straně příruby snižují místní koncentraci napětí o 48 %, čímž je rozložení napětí rovnoměrnější v podmínkách bez zatížení.
● Voštinová struktura s vysokou tuhostí:Bionická voštinová jádrová vrstva poskytuje vynikající tuhost v ohybu a odolává deformaci čela příruby.
Výsledky testu vibrací: Při testu vibrací ve frekvenčním pásmu 50–200 Hz podle normy ISO 10816-3 dosahuje míra útlumu amplitudy 92 %, což účinně řeší problém povolování šroubů za podmínek vysokotlaké pulzace.
5. Inteligentní varování a adaptabilita na extrémní prostředíTechnologie inteligentního varování:
● Nano-zirkonová vrstva indikátoru opotřebení:Tento materiál je zapuštěn do těsnící plochy. Když je tloušťka menší než 0,1 mm, viditelná změna barvy vydá varování, což umožňuje posoudit stav těsnění bez profesionálního vybavení.
● Konstrukce s dvojitým kuželovým otvorem pro šroub:Útlum předpětí při kolísání tlaku 35 MPa je řízen v rozsahu ≤ 5 % (tradiční struktura ≥ 20 %), což zajišťuje dlouhodobou spolehlivost připojení.
Výsledky testů v extrémním prostředí (vše ze skutečných měření):
| Stav prostředí | Naměřená data | Testovací standard |
|---|---|---|
| Náraz při nízkých teplotách (-70°C) | Charpy nárazová energie 89 J (národní norma ≥34 J) | GB/T 229-2020 |
| Hlubinná koroze (5 000 m) | 30letá ekvivalentní rychlost koroze 0,03 mm/rok | ASTM G111-97 |
| Oděr pískem a prachem (120 m/s) | Hloubka poškození těsnícího povrchu ≤ 8 μm (10 000 hodin) | ISO 5890:2012 |
Tyto údaje ukazují, že produkt může fungovat stabilně po dlouhou dobu v polárních nízkých teplotách, v hlubokomořských vysokotlakých prostředích s vysokým tlakem slané mlhy a v pouštních vysokorychlostních prostředích zatížených pískem.
Longan přijímá následující tři procesní inovace k zajištění vysokého výkonu ploché příruby z nerezové oceli:
● Gradientově kalená ocel s vysokým obsahem uhlíku:Přesným řízením rychlosti ohřevu a ochlazování se vytváří postupná distribuce tvrdosti od povrchu s vysokou tvrdostí k jádru s vysokou houževnatostí, čímž se zabrání riziku praskání při tradičním úplném kalení a zároveň se optimalizuje odolnost proti korozi.
● Bionická voštinová struktura:Analýza metodou konečných prvků, která se inspiruje šestihrannou geometrií úlů, ověřuje, že pevnost v ohybu je o 65 % vyšší než u plné příruby o stejné hmotnosti.
● Vestavěný vyztužovací kroužek z titanové slitiny:Kroužek Ti-6Al-4V s mezí kluzu 1250MPa a hustotou pouze 60% oceli. Kroužek je připojen k substrátu z nerezové oceli prostřednictvím přesahu, který účinně omezuje plastickou deformaci krku.
Kromě toho jsou k dispozici různé třídy jako 304, 316, 316L a duplexní nerezová ocel pro výběr materiálu, který splňuje různé požadavky na korozivní média.
2. Zajištění kvality a služby přizpůsobeníTovárna Longanu se nachází v Longwanu ve Wenzhou. Využitím výhody suroviny Tsingshan Holding Group z nerezové oceli v kombinaci s vlastními možnostmi kování, tepelného zpracování a obrábění vytvořila kompletní výrobní řetězec. Každá plochá příruba z nerezové oceli je dodávána s vysledovatelnými materiálovými certifikáty (včetně chemického složení a mechanických vlastností), záznamy křivek tepelného zpracování, zprávy o rozměrové kontrole a zprávy o hydrostatických/pneumatických testech.
Klíčové body kontroly kvality:
●Vstupní kontrola surovin: spektrální analýza, testování mezikrystalové koroze, odběr vzorků mechanických vlastností.
●Řízení procesu: sledování teplotních křivek pece pro tepelné zpracování v reálném čase, automatický záznam parametrů gradientního kalení.
●Kontrola hotového výrobku: 100% kontrola rozměrů, 10% testování magnetickými částicemi nebo penetrační testování, odběr vzorků na tlak při roztržení.
●Svědectví třetí stranou: Na požádání lze zajistit svědecké testování na místě společností SGS, BV nebo jinými agenturami.
Možnosti přizpůsobení:
●Různé třídy nerezové oceli (304, 316, 316L, 2205 atd.)
●Nestandardní velikosti a speciální tlaky
●Soukromé značení (laserové značení, zakázkové balení)
●Flexibilní minimální množství objednávky - minimální objednávka jednoho kusu
Longan poskytuje komplexní technické služby pro ploché příruby z nerezové oceli, které pokrývají celý proces od poradenství při výběru až po poprodejní podporu:
● Podpora výběru a návrhu:Profesionální inženýrský tým může poskytnout optimalizované návrhy výběru pro jmenovitý tlak příruby, jakost materiálu a typ těsnicí plochy na základě pracovního tlaku zákazníka, korozivnosti média, teplotního rozsahu a podmínek instalace. Pro nestandardní velikosti nebo speciální pracovní podmínky lze poskytnout zprávy o analýze konečných prvků (FEA).
● Vzorkové a testovací služby:Mezinárodní kupující mohou požádat o bezplatné vzorky (poplatek za vzorek je vratný, přepravné nese kupující). Longanova továrna je vybavena 3000tunovým tlakovým zkušebním strojem, cyklickou únavovou zkušební stolicí, nízkoteplotním nárazovým testerem -80°C a hlubinnou vysokotlakou korozní simulační komorou. Zákazníci mohou být přímo na místě svědky zkoušek tlakem na roztržení, cyklických únavových zkoušek nebo zkoušek v extrémních podmínkách. Protokoly o zkouškách vydává interní laboratoř s kvalifikací CNAS.
● Koordinace testování třetí stranou:Na žádost zákazníka mohou být mezinárodně uznávané agentury, jako jsou SGS, BV a TÜV, pověřeny ověřením výkonnosti produktu, včetně analýzy chemického složení, testování mechanických vlastností, nedestruktivního testování (MT/PT/UT) a tlakového testování. Se zbožím jsou dodávány zkušební protokoly.
● Pokyny k instalaci a údržbě:K dispozici jsou čínské a anglické návody k instalaci a údržbě (PDF), včetně výběru těsnění, tabulek momentů předpětí šroubů, kroků utahování otvorů pro šrouby s dvojitým kuželem a bodů pravidelných kontrol. Zákazníkům s hromadným nákupem lze poskytnout školení instalace na místě nebo video návod.
● Sledovatelnost poprodejní kvality:Každá příruba má jedinečné sériové číslo. Prostřednictvím webového systému dotazů na objednávku Longan lze online dohledat materiálové certifikáty, křivky tepelného zpracování, zprávy o rozměrových kontrolách a záznamy o zkouškách. Záruční doba na výrobek je 18 měsíců (od data expedice). V případě úniku nebo poškození způsobeného výrobními vadami během záruční doby poskytuje Longan bezplatnou výměnu.
● Mechanismus rychlé reakce:Technické dotazy jsou zodpovězeny do 4 hodin a předběžné manipulační plány pro problémy s kvalitou jsou poskytovány do 24 hodin. Standardní skladové položky jsou expedovány do 3 pracovních dnů a zakázkové položky mají dodací lhůtu 15-30 dní.
Mezinárodní kupující mohou zaslat technické požadavky prodejnímu týmu společnosti Longan, aby získali bezplatné vzorky a profesionální technické poradenství od výrobního týmu.
Otázka: Jaká je životnost odolná vůči korozi v prostředí s mořskou vodou?
Odpověď: Podle zrychleného korozního testu normy ASTM G111-97 je ekvivalentní rychlost koroze za 30 let pouze 0,03 mm/rok. Na základě této rychlosti životnost příruby odolné vůči korozi daleko překračuje běžnou konstrukční životnost (obvykle 20–30 let) a může splnit požadavky na celý životní cyklus pobřežních plošin a hlubokomořského inženýrství.
Otázka: Jaký je rozdíl mezi tímto produktem a běžnými nerezovými přírubami?
Odpověď: Rozdíl spočívá ve třech základních technologiích: bionická voštinová struktura (65% nárůst pevnosti v ohybu), gradientový proces kalení (optimalizovaná distribuce vlastností materiálu) a vestavěný vyztužovací prstenec z titanové slitiny (mez kluzu 1 250 MPa). Běžné příruby z nerezové oceli nemají ultravysokou tlakovou únosnost, zatímco produkt společnosti Longan vydrží tlak při roztržení 42 MPa a vyhovuje aplikacím s ultra vysokým tlakem, jako jsou čerpadla na štěpení břidlicovým plynem.
Otázka: Pro jaké extrémní teplotní podmínky je vhodný?
Odpověď: Za podmínek ultranízké teploty -70 °C dosahuje Charpyho nárazová energie 89 J, což je mnohem více, než je požadavek národní normy ≥34 J. Je to díky optimalizaci houževnatosti materiálu při nízkých teplotách pomocí procesu gradientního kalení, díky čemuž je vhodný pro nepříznivá prostředí s nízkou teplotou, jako jsou polární potrubí a přeprava LNG. Současně za podmínek vysoké teploty (např. 200 °C) si gradientem kalený materiál stále zachovává vysokou pevnost.
Otázka: Může Longan poskytnout produkt různých tříd nerezové oceli?
A: Ano. Longan spoléhá na kompletní výrobní systém vlastní továrny a podporuje zakázkovou výrobu různých nerezových materiálů (304, 316, 316L, 2205 duplexní nerezová ocel atd.). Mezinárodní kupující mohou zaslat specifické technické požadavky, aby získali bezplatné vzorky a odborné poradenství od výrobního týmu. Společnost sídlí na č. 620 Mingzhu Road, Yongxing Street, Longwan District, Wenzhou City, provincie Zhejiang. Dodávky surovin spoléhají na Tsingshan Holding Group, která tvoří kompletní systém výroby a dodávek.
Otázka: Jak lze ověřit odolnost produktu proti korozi?
Odpověď: Longan může zákazníkům poskytnout testy simulace hlubinné koroze podle normy ASTM G111-97 nebo pověřit laboratoře třetích stran pro testy mezikrystalové koroze, testy solné mlhy atd. na žádost zákazníka. S produktem jsou dodávány zkušební protokoly a zákazníci mohou být také svědky testovacího procesu v továrně.
Shrnutí:Plochá příruba Longan z nerezové oceli kombinuje výhody nerezové oceli v oblasti odolnosti proti korozi se třemi základními technologiemi: bionická voštinová struktura, gradientový proces kalení a vestavěný vyztužovací kroužek z titanové slitiny. Výborně funguje v extrémních korozních prostředích a pracovních podmínkách s ultra vysokým tlakem. Prošel certifikací API 6A PSL 3G a je ideální volbou příruby pro pobřežní ropné a plynárenské inženýrství, hlubokomořské vrty a korozivní ultra-vysokotlaká potrubí. Pošlete své požadavky a získejte bezplatné vzorky a profesionální nabídky.
