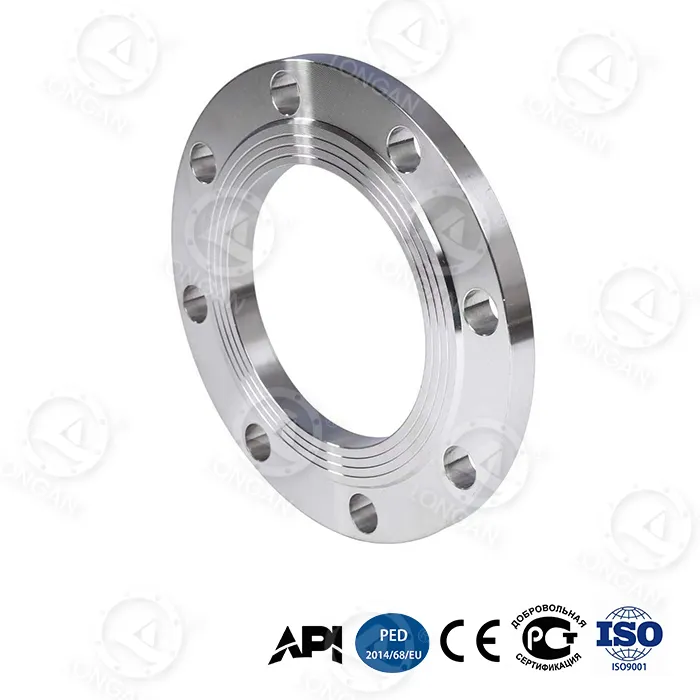

Výrobek dosáhl technologického skoku v únosnosti maximálního tlaku. Hlavní inovací je vestavěný vyztužovací kroužek z titanové slitiny v hrdle příruby s mezí kluzu až 1 250 MPa. Tato hodnota daleko převyšuje mez kluzu běžných přírub z uhlíkové oceli (typicky 200-400MPa), což umožňuje přírubě zachovat strukturální integritu za podmínek ultravysokého tlaku.
Naměřené údaje jsou následující:
1. Cyklická únavová životnost:Tradiční příruba vydrží 5 000 cyklů při 25 MPa, zatímco produkt společnosti Longan vydrží 20 000 cyklů při 35 MPa, což představuje 300% prodloužení životnosti cyklu.
2. Axiální deformace (35MPa):Při vysokém tlaku 35 MPa je axiální deformace ocelových plochých přírub pouze 0,6 mm, což je o 67 % méně než u tradičních přírub 1,8 mm.
3. Tlak při roztržení (DN300):Naměřená hodnota je 42MPa, což daleko převyšuje tradiční přírubu ≤15MPa, což o 180 % překračuje požadavky národní normy.
Tento průlom ve výkonu umožňuje spojení s ultravysokým tlakem, které bylo dříve možné dosáhnout pouze s přírubami pro vysoké zatížení nebo přírubami ze speciální slitiny, a nyní je dosahují produkty společnosti Longan s lehčí strukturou. Kompozitní design výztužného prstence z titanové slitiny a gradientově kalené oceli s vysokým obsahem uhlíku zajišťuje vysokou pevnost a zároveň zabraňuje nárůstu nákladů spojených s používáním drahých materiálů.
Z hlediska nákladů na celý životní cyklus jsou výhody produktu mimořádně významné. Během 30leté životnosti činí celkové náklady na tradiční kované ocelové příruby, včetně pořízení, instalace, údržby, výměny a ztrát z prostojů, přibližně 18 500 USD. Produkt společnosti Longan se svou delší životností, nižší frekvencí údržby a rychlejší výměnou snižuje celkové náklady na vlastnictví za 30 let na přibližně 6 200 USD.
| Položka pro srovnání nákladů | Tradiční kovaná ocelová příruba | ocelové ploché příruby | Úspory |
|---|---|---|---|
| Celkové náklady na vlastnictví po dobu 30 let | 18 500 dolarů | 6 200 dolarů | ↓66 % |
| Doba jedné výměny | 8 hodin | 2,5 hodiny | ↓69 % |
| Roční frekvence údržby | 3,2krát ročně | 0,7krát za rok | ↓78 % |
Významným zkrácením doby výměny je optimalizovaný konstrukční návrh příruby – bionická voštinová struktura snižuje hmotnost příruby a konstrukce s dvojitým kuželovým otvorem pro šrouby umožňuje rychlejší vyrovnání šroubů bez opakovaných úprav. Pro provozní scénáře, které vyžadují častou demontáž a montáž příruby, jako je štěpení břidlicovým plynem, znamená každá hodina zkrácení prostojů desítky tisíc dolarů provozních příjmů.
Ve skutečných potrubních systémech nemohou čela přírubového připojení často dosáhnout ideálního vyrovnaného stavu. Tepelná roztažnost/kontrakce potrubí, sedání základu nebo chyby při instalaci mohou způsobit naklonění mezi čely přírub. Za podmínek excentrického zatížení s 15° nesouosostí potrubí je rychlost netěsnosti tradičních přírub větší než 10⁻³ mbar·L/s, zatímco Longan's udržuje rychlost úniku těsnění ≤10⁻⁵ mbar·L/s, čímž zlepšuje spolehlivost těsnění o dva řády.
Tento výkon je připisován dvěma strukturálním inovacím:
● Konstrukce žebra radiální výztuže:Radiální výztužná žebra přidaná na zadní stranu příruby snižují místní koncentraci napětí o 48 %, čímž je rozložení napětí rovnoměrnější v podmínkách bez zatížení.
● Voštinová struktura s vysokou tuhostí:Bionická voštinová jádrová vrstva poskytuje vynikající tuhost v ohybu a odolává deformaci čela příruby.
Pokud jde o potlačení vibrací, ocelové ploché příruby si také vedou výborně. Vysokotlaká pulsace (např. na výstupu z pístového lomového čerpadla) vybudí v potrubí vibrační frekvence v rozsahu 50-200 Hz, což způsobí postupné utlumení předpětí šroubu. Podle standardního testování ISO 10816-3 dosahuje míra amplitudového útlumu tohoto produktu v tomto frekvenčním pásmu 92 %, což výrazně snižuje riziko uvolnění šroubů.
Produkt prošel přísným testováním v různých extrémních prostředích, což zajišťuje jeho vhodnost pro nejnáročnější průmyslové projekty na světě:
● Nízkoteplotní dopad (-70°C):Zkouška nárazem Charpyho do V podle normy GB/T 229-2020, naměřená energie nárazu 89 J, což daleko překračuje požadavek národní normy ≥34J. To umožňuje bezpečné použití příruby v extrémně chladných prostředích, jako jsou arktická potrubí a terminály pro příjem LNG.
● Hlubinná koroze (5 000 metrů):Podle normy ASTM G111-97 simulující 5 000 m hlubokomořského vysokotlakého prostředí s vysokým obsahem slané mlhy je ekvivalentní rychlost koroze za 30 let pouze 0,03 mm/rok. Na základě tohoto výpočtu je přídavek na korozi po 50 letech provozu na hlubokém moři stále mnohem menší než návrhová tloušťka stěny.
● Oděr pískem a prachem (120 m/s):Podle normy ISO 5890:2012 je hloubka poškození těsnicí plochy ≤ 8 μm při dopadu na těsnicí povrch vysokorychlostním pískem a prachem rychlostí 120 m/s po dobu 10 000 hodin. To je zvláště důležité pro pouštní oblasti nebo pobřežní plošiny s vysokorychlostními větry s pískem.
Produkt integruje dvě inteligentní technologie, které uživatelům pomáhají včas odhalit potenciální problémy a předcházet nehodám.
Nano-zirkonová vrstva indikátoru opotřebení:V těsnícím povrchu je zapuštěna vrstva nano-zirkonového kompozitního materiálu s barvou odlišnou od základního materiálu. Když se těsnicí povrch po dlouhodobém používání opotřebuje na tloušťku menší než 0,1 mm, tato indikační vrstva je obnažena a poskytuje viditelné upozornění na změnu barvy. Operátoři v terénu mohou rychle posoudit stav těsnění příruby bez profesionálního testovacího zařízení, což výrazně snižuje riziko náhlého úniku.
Zamykání předpětím dvojitého kuželového otvoru pro šroub:V tradičních kruhových otvorech pro šrouby se kontaktní napětí mezi šroubem a stěnou otvoru dramaticky mění při kolísání tlaku, což vede k rychlému útlumu předpětí. Údaje ze zkoušek ukazují, že za podmínek kolísání tlaku 35 MPa je útlum předpětí u tradičních konstrukcí ≥20 %. Naproti tomu výrobek využívá konstrukci dvojitého kuželového otvoru pro šroub. Po utažení šroub vytvoří samosvorný účinek s kuželovou plochou a za stejných podmínek je útlum předpětí ≤5 %.
Výběr materiálu a výrobní proces ocelových plochých přírub jsou základem jejich špičkové výkonnosti.
Gradientově kalená ocel s vysokým obsahem uhlíku:Tradiční úplné kalení přírub má za následek nadměrné rozdíly v tvrdosti mezi povrchem a jádrem, náchylné k praskání. Technologie gradientního kalení přesně řídí rychlost ohřevu a ochlazování a vytváří postupnou distribuci tvrdosti z vnějšku dovnitř příruby – vysoká povrchová tvrdost pro odolnost proti opotřebení, vysoká houževnatost jádra pro odolnost proti nárazu. Tento proces umožňuje, aby si příruba zachovala vysokou pevnost a zároveň měla vynikající rázovou houževnatost při nízkých teplotách (89 J při -70 °C).
Bionická voštinová struktura:Tato struktura čerpající inspiraci z šestihranné voštinové geometrie včelích úlů výrazně zvyšuje ohybovou tuhost příruby bez zvýšení hmotnosti. V porovnání s tradičními plnými přírubami voštinová struktura snižuje spotřebu materiálu a zároveň dosahuje vyššího modulu průřezu díky podpoře žeber. Analýza konečných prvků ověřuje, že pevnost v ohybu této konstrukce je o 65 % vyšší než u plné příruby o stejné hmotnosti.
Vestavěný vyztužovací kroužek z titanové slitiny:Na hrdle příruby je předem umístěn vyztužovací kroužek z titanové slitiny Ti-6Al-4V, což je místo, které je nejvíce náchylné ke koncentraci napětí. Tato slitina má mez kluzu až 1 250 MPa a hustotu pouze 60 % hustoty oceli. Výztužný prstenec je spojen se základním materiálem pomocí přesahu. Při zkouškách tlakem na roztržení účinně omezuje plastickou deformaci hrdla a zvyšuje tlak při roztržení příruby DN300 z tradičních ≤15MPa na 42MPa.
Správná instalace a údržba mohou dále využít výkonnostní výhody produktu.
1. Výběr těsnění:Tento produkt má celoplošnou těsnící plochu a musí být používán s celoplošným těsněním, které pokrývá celou těsnicí plochu a má otvory pro šrouby. Doporučují se spirálově vinutá těsnění s vnitřním a vnějším kroužkem nebo zesílená grafitová těsnění. Je přísně zakázáno přímo přišroubovat celoplošnou přírubu ke zvýšené čelní přírubě.
2. Předpětí šroubu:S konstrukcí s dvojitým kuželovým otvorem pro šrouby se doporučuje hydraulický momentový klíč pro třístupňové křížové předepnutí podle standardu ASME PCC-1. Cílové předpětí se vypočítá na základě jmenovitého tlaku a specifikací šroubu, typicky 50-70 % meze kluzu šroubu.
3. Pravidelná kontrola:Kontrolujte změnu barvy těsnící plochy (nano-zirkonová indikační vrstva) každých 6 měsíců. Pokud zjistíte změnu barvy, okamžitě naplánujte výměnu. Současně použijte momentový klíč k namátkové kontrole zbytkového předpětí šroubu; pokud útlum přesáhne 10 %, je nutné opětovné utažení.
4. Výměna:Protože je příruba lehčí než tradiční výrobky a dvojité kuželové otvory pro šrouby usnadňují vyrovnání, doba jedné výměny je pouze 2,5 hodiny (tradiční příruby zaberou 8 hodin). Při výměně by měly být současně vyměněny také těsnění a šrouby/matice.
Ocelové ploché příruby se díky své ultra vysoké tlakové únosnosti a extrémní přizpůsobivosti prostředí široce používají v následujících scénářích:
● Potrubí čerpadla na štěpení břidlicového plynu:Provozní tlaky při lomu obvykle dosahují 35-70 MPa a pulzace tlaku je silná. Tento produkt má cyklickou únavovou životnost 20 000 cyklů (při 35 MPa), což výrazně překračuje tisíce tlakových cyklů požadovaných během jedné fáze štěpení v lokalitě vrtu na břidlicový plyn.
● Zařízení pro hlubinné vrtné plošiny:V hloubce 5 000 m vody je vnější hydrostatický tlak asi 50 MPa, zatímco uvnitř musí také odolat tlaku ropy a plynu. Odolnost proti korozi ekvivalentní rychlosti koroze 0,03 mm/rok po dobu 30 let zajišťuje, že příruba nepotřebuje výměnu po celou dobu její životnosti.
● Stoh ochrany proti vyfouknutí velmi hluboké vody:Řídicí vedení BOP mají extrémně vysoké požadavky na spolehlivost těsnění; rychlost úniku ≤10⁻⁵ mbar·L/s splňuje minimální požadavky na únik standardu API 16A pro sestavy zabraňující profouknutí.
● Polární nízkoteplotní přenos zemního plynu:Rázová houževnatost 89 J při -70 °C daleko převyšuje požadavky na houževnatost při nízkých teplotách pro potrubní inženýrství v polárním kruhu (typicky ≥27 J).
● Systém vánočních stromků na ropných polích na moři:Splňuje dodatečné testovací požadavky pro příruby pro ultravysokotlaké plynné médium ve specifikaci API 6A PSL 3G.
Produkt prošel certifikací API 6A PSL 3G. API 6A je základní specifikace pro zařízení ústí vrtu a vánoční stromky v ropném a plynárenském průmyslu, použitelná pro 14 kategorií zařízení včetně ventilů, přírub a závěsů. Úrovně specifikace produktu se zvyšují z PSL 1 na PSL 4, přičemž PSL 3G je další úrovní, která přidává požadavky na pneumatické testování nad rámec PSL 3, použitelné pro scénáře ultra vysokého tlaku s riziky plynných médií.
Vnitropodniková továrna společnosti Longan implementuje úplnou kontrolu kvality procesu od vstupní kontroly surovin až po výstup hotového produktu. Každá příruba je dodávána s certifikáty sledovatelného materiálu, záznamy křivek tepelného zpracování, zprávy o rozměrové kontrole a zprávy o hydrostatických/pneumatických testech. Mezinárodní kupující mohou kontrolovat průběh výroby a testovat data online pomocí čísla objednávky.
Longan se nachází na č. 620 Mingzhu Road, Yongxing Street, Longwan District, Wenzhou City, provincie Zhejiang. Využitím vysoce kvalitní dodávky surovin z nerezové oceli od Tsingshan Holding Group v kombinaci s vlastními silnými možnostmi kování, tepelného zpracování a obrábění vytvořila kompletní výrobní systém. Společnost podporuje následující možnosti přizpůsobení:
● Přizpůsobení velikosti:Nestandardní rozměry, speciální tlaky.
● Soukromé označení:Laserové značení, obalový design.
● Hromadná výroba:Flexibilní minimální objednací množství.
Mezinárodní kupující mohou zaslat technické požadavky prodejnímu týmu, aby získali bezplatné vzorky (platí přepravné) a profesionální rady ohledně výběru od výrobního týmu. Pro poprvé spolupracující zákazníky poskytuje Longan inspekční agenturu třetí strany, která je svědkem testovacích služeb, aby ověřila, zda výkon produktu splňuje požadavky před zajištěním přepravy.
Otázka: Do jaké úrovně specifikace produktu patří produkt podle standardu API 6A?
Odpověď: Tento produkt prošel certifikací API 6A PSL 3G. API 6A rozděluje úrovně specifikace produktu na PSL 1, PSL 2, PSL 3, PSL 3G a PSL 4. PSL 3G vyžaduje, aby produkt splňoval všechny požadavky PSL 3 a prošel dalšími pneumatickými testy (obvykle 1,5násobek jmenovitého tlaku), stejně jako vyžaduje přísnější nedestruktivní testování a sledovatelnost materiálu. Tato úroveň je speciálně navržena pro scénáře ultravysokého tlaku s riziky úniku plynu.
Otázka: Jaké jsou požadavky na instalaci produktu?
Odpověď: Při instalaci je třeba dbát na následující body: Nejprve je nutné použít celoplošné těsnění, které pokryje celou těsnicí plochu a bude mít otvory pro šrouby. Za druhé, celoplošná příruba nesmí být přímo přišroubována ke zvýšené čelní přírubě; pokud má systém zvýšené čelní příruby, musí být nahrazeny celoplošnými přírubami nebo použitými adaptérovými těsněními. Zatřetí, krouticí moment by měl být aplikován podle norem ASME B16.5 s použitím konstrukce s dvojitým kuželovým otvorem pro šroub s momentovým klíčem v křížovém vzoru, stupňovitě rovnoměrné předpětí. Šrouby by měly být znovu utaženy po 24 hodinách prvního provozu.
Otázka: Jaká je odolnost ocelových plochých přírub proti korozi?
Odpověď: V hloubce 5 000 m podmořského prostředí je podle standardního testování ASTM G111-97 ekvivalentní rychlost koroze za 30 let pouze 0,03 mm/rok. Na základě tohoto výpočtu nepřesahuje hloubka koroze po 50 letech provozu na hlubokém moři 0,05 mm, což je mnohem méně, než je konstrukční povolená hodnota koroze příruby (obvykle 3 mm). Tento výkon je přisuzován husté povrchové vrstvě gradientově kalené oceli s vysokým obsahem uhlíku a volitelným povrchovým antikorozním nátěrům (jako je žárové zinkování, epoxidový nátěr).
Otázka: Jaký je proces dodávky produktu Longan?
Odpověď: Longan se nachází v Longwanu ve Wenzhou a využívá výhody suroviny Tsingshan Holding Group a její vlastní schopnosti kování a obrábění k vytvoření kompletního výrobního systému. Produkty standardní velikosti jsou skladem a mohou být odeslány do 3 pracovních dnů; zakázkové produkty mají dodací lhůtu obvykle 15-30 dní v závislosti na složitosti. Mezinárodní kupující mohou zaslat požadavky na velikost na adresu sales@longanflanges.com, aby získali bezplatné vzorky (poplatek za vzorky je vratný) a odborné poradenství od výrobního týmu. Společnost podporuje přizpůsobení velikosti, soukromé označování a hromadnou výrobu, čímž pomáhá kupujícím snížit rizika nákupu a celkové náklady.
Otázka: Jak lze ověřit skutečné údaje o výkonu produktu?
Odpověď: Longan vítá zákazníky nebo kontrolní agentury třetích stran, aby byli svědky výkonnostních testů v továrně. Továrna je vybavena 3000tunovým tlakovým zkušebním strojem, cyklickou únavovou zkušební stolicí, nízkoteplotním nárazovým testerem -80°C a hlubinnou vysokotlakou korozní simulační komorou. Zákazníci mohou požadovat zkoušky tlakem na roztržení, cyklické únavové zkoušky nebo zkoušky v extrémním prostředí na vzorcích; protokoly o zkouškách vydává interní laboratoř s kvalifikací CNAS.
