V závodě na výrobu polovodičů se čistota plynů a chemikálií používaných ve výrobním procesu měří v dílech na bilion. Jediná částečka prachu, stopa vlhkosti nebo mikroskopický únik může zničit celou dávku destiček. Potrubní systémy, které přepravují tyto ultračisté plyny a chemikálie, patří k nejnáročnějším v jakémkoli odvětví. Každá součást – každý ventil, každá armatura, každá příruba – musí splňovat přísné normy na čistotu, čistotu materiálu a těsnost. Závitová příruba je jednou z kritických součástí těchto vysoce čistých řad. Poskytuje prostředky pro připojení potrubí, ventilů a zařízení při zachování integrity ultračistého prostředí.
Otázka, jak závitová příruba slouží vysoce čistým polovodičovým linkám, je otázkou designu, materiálu a přesnosti výroby. Příruba musí být vyrobena z vysoce čisté nerezové oceli, typicky 316L nebo 316L VAR, která odolává korozi a minimalizuje tvorbu plynů. Musí mít hladkou, pasivní povrchovou úpravu, která zabraňuje ulpívání částic a podporuje čistitelnost. Musí být opracován s přesnými tolerancemi, aby bylo zajištěno nepropustné těsnění. A musí být důkladně vyčištěn a zabalen, aby se zabránilo kontaminaci během instalace. Tento článek prozkoumá roli závitové příruby v polovodičových vysoce čistých řadách, pokryje požadavky na materiál, konstrukční prvky, výrobní procesy a opatření kontroly kvality, která zajišťují výkon. Poskytneme také podrobné specifikace pro našeZávitové přírubyz naší továrny ve Wenzhou Longan Flange Co., Ltd.

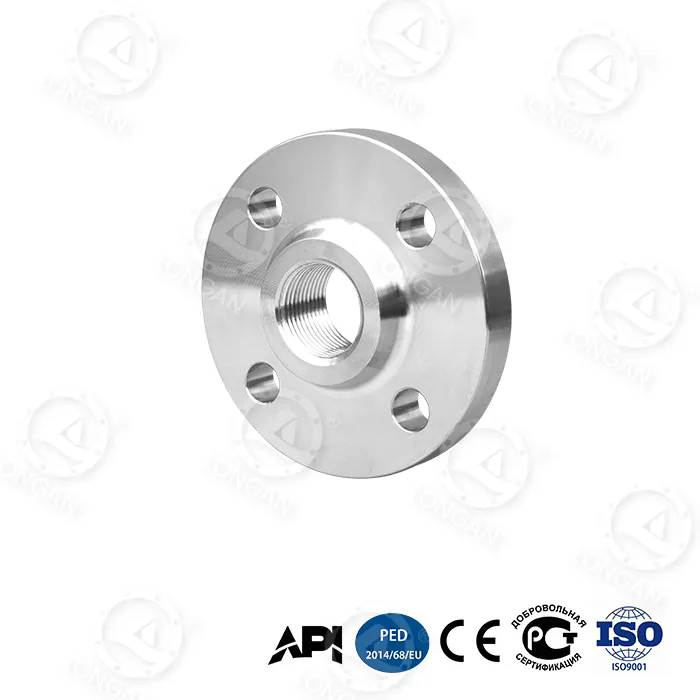

Závitová příruba je typ příruby, která je připevněna k trubce pomocí závitového spojení. Příruba má závitový otvor, který odpovídá vnějším závitům na konci trubky. Příruba je našroubována na trubku a poté typicky zajištěna těsnícím svarem nebo zadním svarem, aby se zabránilo úniku a zajistila strukturální integritu. Závitové příruby se používají v různých potrubních systémech, ale jsou zvláště cenné v polovodičových zařízeních, protože umožňují snadnou montáž a demontáž ve stísněných prostorách. Na rozdíl od svařovaných přírub, které vyžadují svařovací zařízení a zkušené svářeče, lze závitové příruby instalovat pomocí jednoduchých nástrojů. Díky tomu jsou ideální pro aplikace, kde je omezený prostor nebo kde může být nutné upravit potrubní systém. Níže uvedená tabulka shrnuje běžné aplikace závitových přírub v polovodičových zařízeních.
| Aplikace | Popis | Klíčové požadavky |
| Hromadná dodávka plynu | Transport dusíku, argonu, vodíku a kyslíku | Vysoká čistota, těsnost |
| Speciální vedení plynu | Transport silanu, čpavku a dalších procesních plynů | Odolnost proti korozi, čistota |
| Dodávka chemikálií | Transport kyselin, zásad a rozpouštědel | Chemická kompatibilita, vysoká čistota |
| Výfukové potrubí | Transport odpadních plynů z procesních nástrojů | Odolnost proti korozi, těsnost |
| Vedení chladicí vody | Doprava chladicí vody pro zařízení | Odolnost proti korozi, spolehlivost |
NaWenzhou Longan Flange Co., Ltd., naše továrna se specializuje na výrobu vysoce čistých závitových přírub pro polovodičový průmysl. Máme rozsáhlé zkušenosti s výrobou přírub, které splňují přísné požadavky tohoto náročného trhu. Náš technický tým úzce spolupracuje s našimi zákazníky, abychom pochopili jejich specifické požadavky a poskytli optimální řešení příruby.
Čistota materiálu použitého v závitové přírubě je rozhodující pro udržení čistoty plynu nebo chemikálie protékající potrubím. I stopová množství nečistot v kovu se mohou vyluhovat do procesního proudu, kontaminovat produkt a snižovat výtěžek. Nejběžnějším materiálem pro vysoce čisté polovodičové příruby je nerezová ocel 316L, která obsahuje nízký obsah uhlíku a molybden pro zlepšenou odolnost proti korozi. Pro ještě vyšší požadavky na čistotu se používá ocel 316L VAR (vakuové obloukové přetavení). Ocel VAR má nižší úrovně inkluzí a stopových prvků, díky čemuž je čistší a odolnější vůči uvolňování plynů. Níže uvedená tabulka porovnává složení a vlastnosti standardní nerezové oceli 316L a 316L VAR.
| Prvek / Vlastnost | Nerezová ocel 316L | 316L VAR Nerezová ocel |
| Uhlík (C) max | 0,03 % | 0,03 % |
| Chrom (Cr) | 16–18 % | 16–18 % |
| nikl (Ni) | 10–14 % | 10–14 % |
| molybden (Mo) | 2–3 % | 2–3 % |
| Inkluze | Standardní úrovně | Velmi nízké |
| Míra odplynění | Norma | Nízký |
| Odolnost proti korozi | Dobrý | Vynikající |
| Náklady | Spodní | Vyšší |
V naší továrně získáváme suroviny od certifikovaných dodavatelů, kteří se specializují na vysoce čistou nerezovou ocel. Složení každé šarže oceli ověřujeme pomocí spektroskopické analýzy, abychom zajistili, že splňuje naše specifikace. Provádíme také další kroky čištění a pasivace, abychom odstranili veškeré povrchové znečištění. Naším cílem je poskytovat závitové příruby, které jsou stejně čisté jako vedení, která slouží.
Povrchová úprava závitové příruby je kritickým faktorem v aplikacích s vysokou čistotou polovodičů. Hrubý povrch může zachycovat částice, vlhkost a mikroorganismy, které se pak mohou uvolňovat do procesního proudu. Hladký povrch se na druhé straně snadněji čistí a je méně pravděpodobné, že bude obsahovat nečistoty. Povrchová úprava se obvykle měří v Ra (aritmetická průměrná drsnost) nebo RMS (odmocnina z kvadratury). Pro polovodičové aplikace by měla být povrchová úprava Ra 0,4 µm nebo lepší. Pro nejkritičtější aplikace, jako jsou rozvody plynu s ultra vysokou čistotou, může být vyžadována povrchová úprava Ra 0,25 µm nebo lepší. Níže uvedená tabulka shrnuje požadavky na povrchovou úpravu pro různé polovodičové aplikace.
| Aplikace | Povrchová úprava (Ra) | Metoda čištění | Typické použití |
| Obecná vysoká čistota | 0,4 um | Mechanické leštění | Hromadné vedení plynu |
| Ultra vysoká čistota | 0,25 um | Elektroleštění | Speciální vedení plynu |
| Kritický proces | 0,13 um | Elektroleštění + pasivace | Vedení procesního plynu |
| Dodávka chemikálií | 0,25 - 0,4 um | Elektroleštění | Kyselinové a rozpouštědlové linie |
Ve Wenzhou Longan Flange Co., Ltd. naše továrna používá pokročilé techniky obrábění a leštění k dosažení požadované povrchové úpravy. K výrobě hladkého povrchu na čele příruby a otvoru používáme CNC soustruhy s diamantovým nástrojem. Pro vyšší požadavky na čistotu nabízíme elektrolytické leštění, které odstraní tenkou vrstvu materiálu z povrchu a vytvoří zrcadlový povrch. Elektroleštění také zvyšuje odolnost nerezové oceli proti korozi obohacením obsahu chrómu na povrchu. Náš tým kontroly kvality měří povrchovou úpravu každé příruby pomocí profilometru, aby bylo zajištěno, že splňuje stanovené požadavky.
Těsné těsnění je nezbytné pro jakoukoli součást v polovodičové lince s vysokou čistotou. Dokonce i mikroskopická netěsnost může umožnit vniknutí vlhkosti nebo kyslíku do systému, kontaminaci procesního plynu a snížení výnosu. Závitová příruba musí být navržena tak, aby poskytovala spolehlivé utěsnění při provozním tlaku a teplotě systému. Klíčovými konstrukčními prvky, které zajišťují nepropustné těsnění, jsou konstrukce čela příruby, těsnění a konstrukce závitu. Čelo příruby je typicky vyvýšené čelo nebo ploché čelo se soustřednou drážkou. Těsnění je typicky kovový nebo elastomerový kroužek, který je stlačen mezi čely přírub. Konstrukce závitu je obvykle kuželový nebo paralelní závit, který zajišťuje těsné uchycení mezi přírubou a trubkou. Níže uvedená tabulka shrnuje konstrukční vlastnosti a jejich funkce.
| Funkce designu | Funkce | Typická specifikace |
| Čelo příruby | Poskytuje těsnící povrch | Vyvýšené čelo, ploché čelo nebo drážkované |
| Těsnění | Stlačený mezi čely pro utěsnění | Kovový nebo elastomerový kroužek |
| Vlákno | Připojuje přírubu k potrubí | NPT, BSPT nebo metrické paralelní |
| Seal Weld | Poskytuje primární těsnění a strukturální integritu | Plný penetrační svar |
| Otvory pro šrouby | Stiskněte těsnění | Přesná vzdálenost a průměr |
V naší továrně navrhujeme naše závitové příruby tak, aby poskytovaly nepropustné těsnění v nejnáročnějších polovodičových aplikacích. Používáme přesné obrábění, abychom zajistili, že čelo příruby je ploché a rovnoběžné a že otvory pro šrouby jsou správně umístěny. Nabízíme také řadu možností těsnění, které vyhovují různým procesním požadavkům. Náš tým kontroly kvality tlakově testuje každou sestavu příruby, aby ověřil její těsnost před expedicí.
Čištění a balení závitové příruby pro polovodičové použití jsou stejně důležité jako návrh a výroba. Dokonale vyrobená příruba může stále kontaminovat procesní linku, pokud není řádně vyčištěna a zabalena. Proces čištění přírub polovodičové kvality obvykle zahrnuje několik kroků: odmaštění, moření, pasivaci a oplach ultračistou vodou. Odmašťování odstraňuje oleje a tuky z obráběcích operací. Moření odstraňuje vodní kámen a oxidové vrstvy. Pasivace zvyšuje vrstvu oxidu chrómu na povrchu, což zlepšuje odolnost proti korozi. Oplach ultračistou vodou odstraní veškeré zbývající nečistoty. Vyčištěná příruba je poté vysušena a zabalena v čistém prostředí. Níže uvedená tabulka shrnuje proces čištění a balení.
| Krok | Účel | Typická metoda |
| Odmašťování | Odstraňte oleje a tuky | Rozpouštědlové nebo alkalické čištění |
| Moření | Odstraňte vodní kámen a oxid | Kyselá koupel (dusičná + fluorovodíková) |
| Pasivace | Vylepšete vrstvu oxidu chrómu | Koupel s kyselinou dusičnou |
| Oplachování | Odstraňte zbytky kyseliny | Ultra čistá voda (18 MΩ·cm) |
| Sušení | Odstraňte vlhkost | Vysušte dusíkem nebo vysušte vakuem |
| Obal | Zabraňte kontaminaci během přepravy | Pytlování v čistých prostorách (třída 100 nebo lepší) |
Ve společnosti Wenzhou Longan Flange Co., Ltd. má naše továrna vyhrazenou čistou místnost pro konečné čištění a balení našich polovodičových závitových přírub. Používáme ultračistou vodu s měrným odporem 18 MΩ·cm, abychom zajistili, že na povrchu nezůstanou žádné iontové nečistoty. Provádíme také počítání částic na konečném produktu, abychom ověřili, že splňuje požadavky našich zákazníků na čistotu. Naše obaly jsou navrženy tak, aby se zabránilo kontaminaci během přepravy a skladování, a lze je otevřít v čistém prostředí bez vnášení částic.
Klíčové specifikace pro polovodičové závitové příruby zahrnují velikost, jmenovitý tlak, materiál, povrchovou úpravu, typ závitu a úroveň čistoty. Níže uvedená tabulka poskytuje souhrn typických specifikací pro naše polovodičové závitové příruby.
| Specifikace | Rozsah | Poznámky |
| Velikost | 1/4"–4" | Dostupné metrické velikosti |
| Hodnocení tlaku | Třída 150 – Třída 600 | K dispozici jsou vyšší hodnocení |
| Materiál | 316L, 316L VAR | Certifikováno podle ASTM A182 |
| Povrchová úprava | Ra 0,4 um - 0,13 um | Elektrolyticky leštěné pro kritické aplikace |
| Typ závitu | NPT, BSPT, metrický | Vybírá se na základě potrubního systému |
| Úroveň čistoty | Čisté prostory třídy 100 | Počet částic ověřen |
| Obal | Taška do čistého prostoru | Dvojité balení pro ochranu |
| Certifikace | Certifikát materiálu, certifikát čistoty | Návaznost na číslo tepla |
V naší továrně vyrábíme naše závitové příruby, které splňují tyto a další specifikace. Velikost, materiál, povrchovou úpravu a typ závitu můžeme přizpůsobit vašim konkrétním požadavkům. Náš systém kontroly kvality zahrnuje rozměrovou kontrolu, certifikaci materiálů, měření povrchové úpravy a ověřování čistoty, abychom zajistili, že každá příruba splňuje naše vysoké standardy.
Otázka 1: Jaký je rozdíl mezi závitovou přírubou a svařovanou přírubou?
Odpověď: Závitová příruba je připevněna k trubce našroubováním na vnější závit trubky. Přivařená příruba je připevněna přivařením k potrubí. Závitové příruby se snadněji instalují a odstraňují, takže jsou ideální pro aplikace, kde je omezený prostor nebo kde může být nutné upravit potrubní systém. Svařované příruby poskytují pevnější a těsnější spojení a jsou preferovány pro vysokotlaké nebo vysokoteplotní aplikace. V polovodičových zařízeních se závitové příruby často používají pro menší vedení, zatímco svařované příruby se používají pro větší, kritičtější vedení.
Otázka 2: Proč je nerezová ocel 316L VAR upřednostňována pro polovodičové příruby?
Odpověď: Nerezová ocel 316L VAR (vakuovým obloukem přetavená) je upřednostňována pro polovodičové příruby, protože má nižší úrovně inkluzí a stopových prvků než standardní ocel 316L. Díky tomu je čistší, odolnější vůči korozi a méně náchylný k uvolňování plynů. Odplyňování je uvolňování zachycených plynů z materiálu, které mohou kontaminovat procesní proud. Ocel VAR se vyrábí tavením oceli ve vakuu, které odstraňuje rozpuštěné plyny a těkavé nečistoty.
Otázka 3: Co je elektrolytické leštění a proč je důležité pro polovodičové příruby?
Odpověď: Elektroleštění je elektrochemický proces, který odstraňuje tenkou vrstvu materiálu z povrchu kovové součásti. Používá se ke zlepšení povrchové úpravy, zvýšení odolnosti proti korozi a odstranění nečistot. U polovodičových přírub je elektrolytické leštění důležité, protože vytváří hladký pasivní povrch, který se snadno čistí a odolává ulpívání částic. Hladký povrch také snižuje povrchovou plochu dostupnou pro odplynění, čímž zlepšuje čistotu procesního proudu.
Otázka 4: Jak ověřím čistotu závitové příruby?
Odpověď: Čistotu závitové příruby lze ověřit několika metodami, včetně vizuální kontroly, analýzy počtu částic a analýzy povrchu. Vizuální kontrola pod mikroskopem může odhalit velké částice a povrchové vady. Analýza počtu částic zahrnuje opláchnutí příruby ultračistou vodou a počítání částic v oplachové vodě. Techniky povrchové analýzy, jako je rentgenová fotoelektronová spektroskopie (XPS), mohou detekovat stopové kontaminanty na povrchu. Ve společnosti Wenzhou Longan Flange Co., Ltd. používáme kombinaci těchto metod k ověření čistoty našich přírub.
Otázka 5: Lze závitové příruby použít v potrubích s ultravysokou čistotou plynu?
Odpověď: Ano, závitové příruby lze použít v potrubích s ultravysokou čistotou plynu za předpokladu, že jsou vyrobeny podle příslušných specifikací. Příruba musí být vyrobena z vysoce čistého materiálu, jako je nerezová ocel 316L VAR, a musí mít hladký, elektrolyticky leštěný povrch. Závity musí být přesné a čelo příruby musí být rovné a rovnoběžné. Příruba musí být také důkladně vyčištěna a zabalena v čistém prostoru. Jsou-li splněny tyto podmínky, mohou závitové příruby poskytovat spolehlivou a nepropustnou službu v potrubích s ultravysokou čistotou plynu.
Závitová příruba hraje klíčovou roli v polovodičových vysoce čistých linkách. Poskytuje spolehlivé, nepropustné spojení, které udržuje čistotu plynů a chemikálií proudících systémem. Jeho výkon závisí na materiálu, designu, přesnosti výroby a čistotě konečného produktu. Ve Wenzhou Longan Flange Co., Ltd. má naše továrna odborné znalosti a vybavení pro výrobu vysoce čistých závitových přírub, které splňují nejnáročnější požadavky polovodičového průmyslu. Používáme certifikovanou nerezovou ocel 316L a 316L VAR, přesné obrábění, elektrolytické leštění a balení pro čisté prostory, abychom zajistili, že každá námi vyrobená příruba bude připravena k použití v nejkritičtějších aplikacích.
Ať už stavíte novou továrnu na výrobu polovodičů nebo udržujete stávající, zveme vás, abyste nás kontaktovali a probrali vaše požadavky na závitovou přírubu. Můžeme poskytnout vzorky, technická data a přizpůsobená řešení. Náš závazek ke kvalitě a spokojenosti zákazníků z nás udělal důvěryhodného partnera pro výrobce polovodičů po celém světě.
Kontaktujte Wenzhou Longan Flange Co., Ltdprodiskutovat vaše požadavky na závitovou přírubu s vysokou čistotou a zjistit, jak mohou naše produkty zlepšit spolehlivost a čistotu vašich polovodičových linek.
