V úpravně vody na předměstí Šanghaje vyměňuje četa údržby část pozinkovaného ocelového potrubí. Trubka je v provozu více než deset let a pozinkovaný povlak ji chránil před korozí. Posádka potřebuje připojit nový úsek ke stávajícímu systému. Mají dvě možnosti: svařit spoj nebo použít závitovou přírubu. Svařování by vyžadovalo odbroušení galvanizovaného povlaku, což by ponechalo oblast svaru náchylnou ke korozi. Vyžadovalo by to také povolení k práci za tepla a specializované vybavení. Naproti tomu závitovou přírubu lze instalovat jednoduchým ručním nářadím, aniž by došlo k poškození ochranného povlaku a bez nutnosti práce za tepla. To je důvod, proč galvanizované potrubní systémy preferují závitové příruby. Volba není jen o pohodlí; jde o zachování celistvosti protikorozní ochrany a zajištění dlouhodobé spolehlivosti celého systému.
Závitová příruba je typ příruby, která je připojena k potrubí pomocí šroubového závitu. Je k dispozici v řadě velikostí a tlaků, aby vyhovoval různým aplikacím. V systému pozinkovaných trubek jezávitová přírubanabízí několik výhod oproti jiným typům přírub, včetně přírub s přivařovacím hrdlem, násuvných přírub a přeplátovaných přírub. Tento článek prozkoumá technické a praktické důvody, proč jsou závitové příruby preferovanou volbou pro galvanizované potrubní systémy. Budeme se zabývat dopadem svařování na pozinkované povlaky, účinností instalace závitových spojů, těsnicím výkonem závitových přírub a materiálovými specifikacemi, které zajišťují kompatibilitu. Poskytneme také podrobné specifikace produktu z naší továrny ve Wenzhou Longan Flange Co., Ltd.

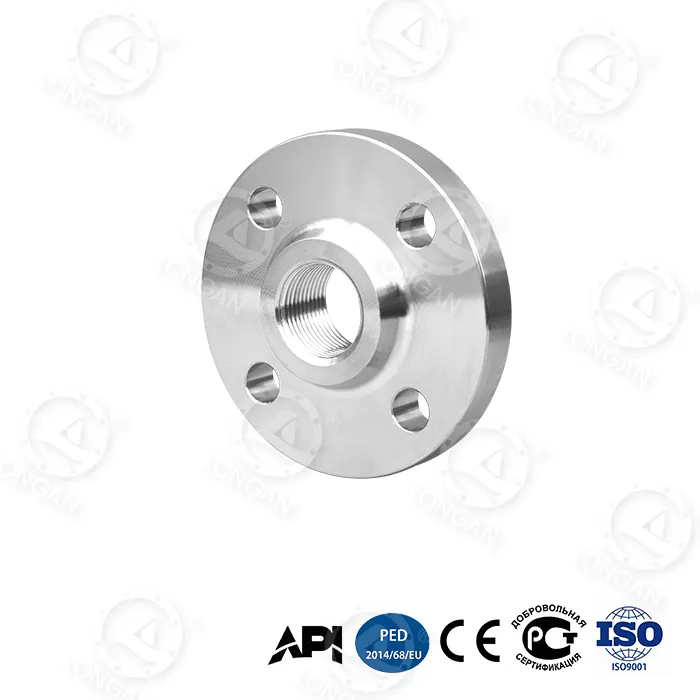

Závitová příruba je typ trubkové příruby, která je připevněna k trubce pomocí šroubového závitu. Příruba má závitový otvor, který odpovídá vnějšímu závitu na konci trubky. Pro instalaci příruby je konec trubky opatřen závitem a příruba je našroubována na trubku. Příruba je pak zajištěna na místě těsnícím svarem nebo záložním svarem, ačkoli v mnoha nízkotlakých aplikacích není svařování vyžadováno. Závitové spojení poskytuje mechanické těsnění, které je schopné odolat mírným tlakům a teplotám. Závitové příruby jsou k dispozici v řadě velikostí od 1/2 palce do 24 palců a v tlakových třídách od 150 do 2500. Běžně se používají v systémech úpravy vody, chemického zpracování a průmyslových potrubních systémů, kde svařování není praktické nebo žádoucí.
Konstrukce závitové příruby je jednoduchá, ale účinná. Čelo příruby je obvykle vyvýšené nebo ploché, v závislosti na protilehlé přírubě. Závitový otvor je obroben s přesnou tolerancí, aby bylo zajištěno správné lícování se závitem trubky. Příruba je obvykle vyrobena z kované oceli, lité oceli nebo nerezové oceli, v závislosti na aplikaci. V systému pozinkovaných trubek je také závitová příruba pozinkována, aby odpovídala trubce a poskytovala ochranu proti korozi. Níže uvedená tabulka shrnuje klíčové komponenty a jejich funkce.
| Komponent | Funkce |
| Tělo příruby | Poskytuje konstrukční spojení a spojovací povrch |
| Závitový otvor | Shoduje se se závitem trubky a vytváří mechanickou ucpávku |
| Čelo příruby | Poskytuje těsnicí plochu pro těsnění |
| Otvory pro šrouby | Nechte přírubu přišroubovat k protipřírubě |
| Pozinkovaný povlak | Poskytuje ochranu proti korozi pro přírubu a spoj |
NaWenzhou Longan Flange Co., Ltd., naše továrna vyrábí závitové příruby v řadě velikostí, jmenovitých tlaků a materiálů. Nabízíme pozinkované závitové příruby, které jsou speciálně navrženy pro použití v galvanizovaných potrubních systémech. Naše příruby jsou vyráběny podle mezinárodních norem, včetně ANSI B16.5, DIN a JIS, což zajišťuje kompatibilitu se širokou škálou trubek a tvarovek.
Pozinkovaná trubka je ocelová trubka, která byla potažena vrstvou zinku, aby byla chráněna před korozí. Zinkový povlak funguje jako obětní anoda, což znamená, že bude korodovat přednostně na ocel a chrání ocel před rzí. Tato ochrana je účinná, pokud zinkový povlak zůstává neporušený. Když je trubka svařena, teplo ze svařovacího procesu spálí zinkový povlak v tepelně ovlivněné zóně. To ponechává podkladovou ocel vystavenou a náchylnou ke korozi. Kromě toho může proces svařování produkovat toxické výpary z odpařeného zinku, které mohou být pro svářeče nebezpečné. Níže uvedená tabulka shrnuje účinky svařování na pozinkované trubky.
| Účinek | Následek |
| Zinkový povlak vyhořel | Odkrytá ocel je náchylná ke korozi |
| Tepelně ovlivněná zóna | Snížené mechanické vlastnosti v oblasti svaru |
| Toxické výpary | Zdravotní nebezpečí pro svářeče; vyžaduje ventilaci a OOP |
| Potřeba opětovného nátěru | Další práce a materiály pro obnovení ochrany proti korozi |
| Povolení k práci za tepla | Další bezpečnostní postupy a prostoje |
Tyto efekty činí svařování nežádoucí možností spojování pozinkované trubky. Alternativou je použití mechanického spojení, které nevyžaduje teplo. Jedním z takových spojení je závitová příruba. Našroubováním příruby na závitový konec trubky je zachován zinkový povlak a ochrana proti korozi systému zůstává nedotčena. V naší továrně chápeme důležitost zachování galvanizovaného povlaku. Naše závitové příruby jsou navrženy tak, aby poskytovaly spolehlivé mechanické spojení bez narušení integrity potrubí.
Instalace závitové příruby je jednoduchý mechanický proces, který nezahrnuje teplo. Konec trubky se navléká pomocí navlékače trubek nebo ručního navlékače. Proces řezání závitů odstraňuje malé množství materiálu z konce trubky, ale zinkový povlak na zbytku trubky zůstává nedotčen. Poté se příruba našroubuje na konec trubky se závitem. Závity se spojí a vytvoří mechanickou ucpávku. V některých případech se na závity aplikuje těsnicí hmota nebo páska pro zlepšení utěsnění. Příruba je poté přišroubována k protipřírubě, čímž je spojení dokončeno. Celý proces lze dokončit pomocí jednoduchého ručního nářadí, bez nutnosti povolení k práci za tepla nebo specializovaného svařovacího zařízení. Níže uvedená tabulka shrnuje kroky instalace závitové příruby.
| Krok | Akce | Zařízení |
| 1 | Odřízněte trubku na požadovanou délku | Řezačka trubek nebo pila |
| 2 | Našroubujte konec trubky | Stroj na navlékání trubek nebo ruční navlékač |
| 3 | Vyčistěte závity | Drátěný kartáč nebo hadřík |
| 4 | Naneste závitový tmel | PTFE páska nebo zvlákňovací roztok |
| 5 | Našroubujte přírubu na trubku | Trubkový klíč |
| 6 | Utáhněte přírubu | Trubkový klíč |
| 7 | Přišroubujte přírubu k protipřírubě | Klíč nebo rázový utahovák |
Proces instalace je rychlý, čistý a bezpečný. Lze jej provádět v prostorách, kde není povolena práce za horka, např. ve výbušném prostředí nebo ve stísněných prostorách. Také odpadá nutnost přetírání svarové zóny, což šetří čas a materiály. V naší továrně poskytujeme podrobné pokyny k instalaci s našimi závitovými přírubami a náš technický tým je k dispozici, aby vám pomohl s případnými dotazy.
Těsnicí výkon závitové příruby závisí na kvalitě záběru závitu a použití vhodného těsnicího prostředku na závity. Při správné instalaci může závitový spoj poskytnout nepropustné těsnění pro mírné tlaky a teploty. Jmenovitý tlak závitové příruby je určen její konstrukcí, materiálem a velikostí. Standardní závitové příruby jsou k dispozici v tlakových třídách od 150 do 2500. Níže uvedená tabulka shrnuje typické hodnoty tlaku a teploty pro naše závitové příruby.
| Tlaková třída | Maximální tlak (bar) | Maximální teplota (°C) | Typická aplikace |
| Třída 150 | 20 | 200 | Nízkotlaká voda, HVAC |
| Třída 300 | 50 | 200 | Středotlaká voda, technologické potrubí |
| Třída 600 | 100 | 200 | Vysokotlaká voda, průmyslové systémy |
| Třída 900 | 150 | 200 | Vysokotlaké průmyslové aplikace |
| Třída 1500 | 250 | 200 | Velmi vysokotlaké aplikace |
| Třída 2500 | 420 | 200 | Aplikace s extrémním tlakem |
Je důležité si uvědomit, že jmenovitý tlak závitového spoje je obecně nižší než u svařovaného spoje stejné velikosti a třídy. Závity totiž snižují tloušťku stěny trubky a vytvářejí koncentraci napětí. Z tohoto důvodu se závitové příruby obvykle používají v aplikacích s nižším tlakem nebo tam, kde je tloušťka stěny trubky dostatečná pro uložení závitů. V systému pozinkovaných trubek musí jmenovitý tlak závitové příruby odpovídat jmenovitému tlaku potrubí a systému. V naší továrně vám můžeme pomoci s výběrem vhodné tlakové třídy pro vaši aplikaci.
Materiál závitové příruby musí být kompatibilní s materiálem potrubí a dopravovanou kapalinou. U galvanizovaných potrubních systémů je příruba obvykle vyrobena z pozinkované oceli, která odpovídá trubce a poskytuje stejnou úroveň ochrany proti korozi. V případě potřeby může být příruba také vyrobena z nerezové oceli nebo jiných materiálů. Specifikace pro závitovou přírubu zahrnují velikost, třídu tlaku, materiál, typ závitu a typ čela příruby. Níže uvedená tabulka shrnuje klíčové specifikace našich galvanizovaných závitových přírub.
| Specifikace | Možnosti |
| Velikost | 1/2" až 24" (DN15 až DN600) |
| Tlaková třída | 150, 300, 600, 900, 1500, 2500 |
| Materiál | Pozinkovaná uhlíková ocel, nerezová ocel, tvárná litina |
| Typ závitu | NPT, BSPT, BSPP, metrický |
| Čelo příruby | Vyvýšený obličej (RF), plochý obličej (FF), prstencový kloub (RTJ) |
| Norma | ANSI B16,5, DIN, JIS, EN 1092-1 |
| Povlak | Žárově pozinkováno, Elektrogalvanizováno |
Ve společnosti Wenzhou Longan Flange Co., Ltd. naše továrna vyrábí závitové příruby, které splňují tyto a další specifikace. Můžeme upravit přírubu tak, aby vyhovovala specifickým požadavkům projektu, včetně speciálních velikostí, speciálních materiálů a speciálních typů závitů. Náš proces kontroly kvality zahrnuje kontrolu rozměrů, měření závitů a tlakové zkoušky, abychom zajistili, že každá příruba splňuje požadované normy.
Při výběru příruby pro galvanizovaný potrubní systém mají inženýři několik možností, včetně přírub s přivařovacím hrdlem, násuvných přírub, přeplátovaných přírub a přírub se závitem. Každý typ má své výhody a nevýhody. Níže uvedená tabulka porovnává klíčové charakteristiky těchto typů přírub.
| Typ příruby | Způsob instalace | Zachovává pozinkovaný povlak | Hodnocení tlaku | Náklady |
| Závitová příruba | Našroubováno na trubku se závitem | Ano | Mírný | Nízká až střední |
| Svařte přírubu krku | Přivařeno k potrubí | Ne (poškozený povlak) | Vysoký | Středně vysoká |
| Násuvná příruba | Navlékněte trubku a svařte | Ne (poškozený povlak) | Mírný | Nízká až střední |
| Kloubová příruba | Používá se s pahýlovým koncem; žádné svařování na potrubí | Ano (pokud je pahýl pozinkovaný) | Mírný | Střední |
Jak ukazuje tabulka, závitová příruba je jediný typ, který zachovává pozinkovaný povlak bez potřeby dalších součástí nebo postupů. Příruba Lap Joint Flange může také zachovat povlak, pokud je použit pozinkovaný nástavec, ale vyžaduje více komponent a je dražší. Weld Neck a Slip-On příruby vyžadují svařování, což poškozuje povlak a vyžaduje překrytí. Z těchto důvodů je závitová příruba preferovanou volbou pro galvanizované potrubní systémy.
Otázka 1: Jaký je maximální jmenovitý tlak pro závitovou přírubu v systému pozinkovaných trubek?
Odpověď: Závitové příruby jsou k dispozici v tlakových třídách do 2500. Maximální jmenovitý tlak pro závitový spoj je však obecně nižší než u svařovaného spoje stejné velikosti a třídy. Závity totiž snižují tloušťku stěny trubky a vytvářejí koncentraci napětí. Pro většinu galvanizovaných potrubních systémů postačují příruby třídy 150 nebo 300. Ve Wenzhou Longan Flange Co., Ltd. vám můžeme pomoci s výběrem vhodné tlakové třídy pro vaši aplikaci.
Otázka 2: Lze závitovou přírubu použít ve vysokoteplotní aplikaci?
Odpověď: Závitové příruby lze použít ve vysokoteplotních aplikacích, ale teplotní hodnocení závisí na materiálu příruby a těsnění. Standardní příruby z pozinkované uhlíkové oceli jsou vhodné pro teploty do 200°C. Pro vyšší teploty mohou být vyžadovány příruby z nerezové oceli nebo legované oceli. Je důležité vybrat přírubu a těsnění, které jsou dimenzovány pro provozní teplotu systému.
Otázka 3: Jaký typ závitového tmelu by měl být použit se závitovou přírubou?
Odpověď: Páska PTFE nebo zvlákňovací roztok se běžně používá jako těsnící prostředek na závity pro závitové příruby. PTFE páska se snadno aplikuje a poskytuje dobré utěsnění pro vodu a mnoho dalších tekutin. Trubkový roztok je pasta, která se nanáší na závity a poskytuje robustnější těsnění pro vyšší tlaky. Volba závisí na aplikaci a dopravované kapalině. Vždy dodržujte doporučení výrobce pro tmel.
Otázka 4: Jak zajistím spojení bez úniku pomocí závitové příruby?
Odpověď: Pro zajištění těsnosti spojení postupujte podle následujících kroků: důkladně očistěte závity, rovnoměrně naneste těsnicí prostředek na závity, našroubujte přírubu na trubku a utáhněte ji trubkovým klíčem. Neutahujte příliš, mohlo by dojít k poškození závitů nebo prasknutí příruby. Použijte kalibrovaný momentový klíč, pokud je k dispozici. Nakonec přišroubujte přírubu k protipřírubě a utáhněte šrouby hvězdicově, abyste zajistili rovnoměrný tlak na těsnění. Naše továrna poskytuje podrobné pokyny k instalaci s našimi závitovými přírubami.
Otázka 5: Jsou pozinkované závitové příruby vhodné pro systémy pitné vody?
Odpověď: Ano, pozinkované závitové příruby jsou vhodné pro systémy pitné vody za předpokladu, že pozinkování je provedeno podle normy, která je schválena pro styk s pitnou vodou. Zinkový povlak je inertní a nevyplavuje do vody škodlivé látky. V naší továrně používáme žárové zinkování, které splňuje požadavky ASTM A153 a další příslušné normy pro aplikace s pitnou vodou.
Galvanizované potrubní systémy preferují závitové příruby, protože nabízejí kombinaci účinnosti instalace, ochrany proti korozi a integrity spoje, které se žádný jiný typ příruby nemůže rovnat. Závitové spojení eliminuje potřebu svařování, které by poškodilo pozinkovaný povlak a vystavilo potrubí korozi. Umožňuje rychlou, čistou a bezpečnou instalaci bez povolení k práci za tepla nebo speciálního vybavení. Zachovává zinkový povlak a zajišťuje, že ochrana proti korozi celého systému zůstane nedotčena. A poskytuje spolehlivé, nepropustné těsnění pro mírné tlaky a teploty. Naše továrna ve Wenzhou Longan Flange Co., Ltd. vyrábí vysoce kvalitní závitové příruby, které jsou navrženy speciálně pro galvanizované potrubní systémy. Používáme pouze ty nejlepší materiály a dodržujeme přísné postupy kontroly kvality, abychom zajistili, že každá příruba splňuje nejvyšší standardy výkonu a spolehlivosti.
Ať už navrhujete nový galvanizovaný potrubní systém nebo udržujete stávající, zveme vás, abyste se obrátili na náš technický tým a probrali vaše požadavky. Můžeme poskytnout podrobné specifikace produktu, pomoc s výběrem materiálu a aplikační podporu. Náš závazek ke kvalitě a spokojenosti zákazníků z nás udělal důvěryhodného partnera pro projekty na úpravu vody, průmyslové a komerční potrubní projekty po celém světě.
Kontaktujte Wenzhou Longan Flange Co., Ltdprodiskutujte své požadavky na závitové příruby a zjistěte, jak mohou naše příruby zlepšit spolehlivost a účinnost vašeho systému galvanizovaných trubek.
