Co jsou příruby s dlouhým svařovacím hrdlem a proč jsou kritické pro vysokotlaké potrubní systémy

Long Přivařovací příruby s krkem (příruby LWN)jsou speciálně konstruované komponenty navržené pro vysokotlaké, vysokoteplotní a kritické potrubní systémy. Tyto příruby s prodlouženým kuželovým nábojem poskytují vynikající rozložení napětí, zlepšenou odolnost proti únavě a zvýšenou strukturální integritu ve srovnání se standardními přírubami s přivařovacím hrdlem. Tento článek zkoumá, co jsou příruby s dlouhým přivařovacím hrdlem, jak fungují, jejich výrobní standardy, materiálové možnosti, klíčové aplikace a proč jsou nezbytné v náročných průmyslových odvětvích, jako je ropa a plyn, petrochemie a výroba elektřiny.

Obsah

• 1. Co je příruba s dlouhým svarem?
• 2. Klíčové konstrukční vlastnosti přírub s dlouhým svarem
• 3. Proč jsou příruby s dlouhým svarovým hrdlem kritické pro vysokotlaké systémy
• 4. Dlouhé přivařovací příruby vs. standardní přivařovací příruby
• 5. Výrobní proces a kontrola kvality
• 6. Materiály použité v přírubách s dlouhým svarem
• 7. Průmyslové aplikace
• 8. Platné normy a specifikace
• 9. Výběr správného dodavatele příruby s dlouhým svarem
• 10. Často kladené otázky (FAQ)

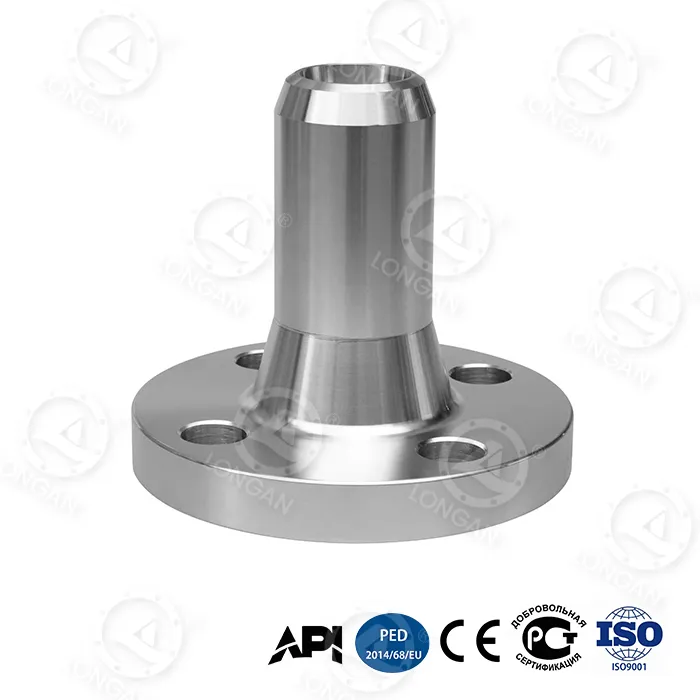

1. Co je příruba s dlouhým svarem?

A Dlouhá přivařovací přírubaje typ příruby s přivařovacím hrdlem vyznačující se prodlouženým hrdlem (nábojem), které se postupně zužuje od čela příruby dolů k tloušťce stěny trubky. Tato prodloužená délka náboje zajišťuje hladký přechod a minimalizuje koncentraci napětí ve svarovém spoji.

Na rozdíl od standardních přírub s přivařovacím hrdlem jsou příruby s dlouhým přivařovacím hrdlem obvykle navrženy a obrobeny tak, aby odpovídaly specifickým požadavkům na potrubí. Jsou široce používány v náročných provozních podmínkách, kde jsou rozhodující bezpečnost, spolehlivost a dlouhodobý výkon.

2. Klíčové konstrukční vlastnosti přírub s dlouhým svarem

• Rozšířený kuželový náboj:Zlepšuje rozložení zátěže a snižuje koncentraci stresu.
• Připojení na tupo:Zajišťuje plné penetrační svařování pro maximální pevnost.
• Vlastní délka náboje:Může být navržen tak, aby splňoval specifické požadavky projektu.
• Vysoká strukturální integrita:Ideální pro cyklické zatížení a tepelnou roztažnost.

3. Proč jsou příruby s dlouhým svarovým hrdlem kritické pro vysokotlaké systémy

Vysokotlaké potrubní systémy jsou vystaveny extrémním vnitřním silám, kolísání teplot a mechanickému namáhání. Dlouhé přivařovací příruby hrají zásadní roli při zmírňování těchto rizik.

1. Snižují koncentraci napětí na spoji mezi přírubou a trubkou.
2. Zvyšují odolnost proti únavě při cyklickém tlaku.
3. Zlepšují celkovou spolehlivost a bezpečnost systému.

V průmyslových odvětvích, jako jsou ropné plošiny na moři a jaderné elektrárny, není selhání řešením – preferovanou volbou jsou příruby s dlouhým svarovým hrdlem.

4. Dlouhé přivařovací příruby vs. standardní přivařovací příruby

5. Výrobní proces a kontrola kvality

Příruby s dlouhým svarovým hrdlem jsou obvykle vyráběny kováním, po kterém následuje přesné obrábění. Proces zahrnuje:

• Výběr materiálu a příprava sochoru
• Kování za tepla pro vytvoření příruby a náboje
• CNC obrábění pro úzké tolerance
• Tepelná úprava (v případě potřeby)
• Nedestruktivní testování (UT, RT, MPI)

Výrobci mají rádiLonganzavést přísné systémy kontroly kvality k zajištění souladu s mezinárodními standardy.

6. Materiály použité v přírubách s dlouhým svarem

7. Průmyslové aplikace

• Ropa a plyn před a po proudu zařízení
• Petrochemické a chemické zpracovatelské závody
• Výroba energie (tepelná a jaderná)
• Pobřežní plošiny a podmořská potrubí

8. Platné normy a specifikace

Příruby s dlouhým přivařovacím hrdlem se běžně vyrábějí v souladu s:

• ASME B16.5
• ASME B16.47 řady A a B
• ASTM A105 / A182 / A350
• API a specifické specifikace projektu

9. Výběr správného dodavatele příruby s dlouhým svarem

Při výběru dodavatele zvažte následující faktory:

1. Výrobní kapacita a certifikace
2. Sledovatelnost materiálu a kontrolní zprávy
3. Přizpůsobení a technická podpora
4. Osvědčené reference projektů

Longanje uznávána pro dodávání vysoce kvalitních přírub s dlouhým přivařovacím hrdlem se spolehlivými dodacími lhůtami a přísným zajištěním kvality.

10. Často kladené otázky (FAQ)

Q1: Jsou příruby s dlouhým svarovým hrdlem standardizované?

Obvykle jsou vyráběny na zakázku, ale jsou navrženy podle norem ASME a ASTM.

Q2: Proč jsou příruby s dlouhým svarovým hrdlem dražší?

Rozšířený náboj, přídavný materiál a obrábění mají za následek vyšší počáteční náklady – ale nabízejí dlouhodobé úspory díky spolehlivosti.

Q3: Mohou být příruby s dlouhým svarovým hrdlem použity v korozivním prostředí?

Ano, zvláště pokud jsou vyrobeny z nerezové oceli nebo duplexních slitin.

Q4: Jaké kontroly jsou vyžadovány?

Typické kontroly zahrnují UT, RT, kontrolu rozměrů a testování PMI.

Závěr

Dlouhé přivařovací příruby jsou základní součástí vysokotlakých a kritických potrubních systémů. Jejich vynikající design, lepší rozložení napětí a mimořádná odolnost z nich činí preferované řešení pro průmyslová odvětví, kde nelze ohrozit bezpečnost a výkon.

Pokud hledáte spolehlivé, vysoce kvalitní příruby s dlouhým přivařovacím hrdlem podpořené inženýrskými znalostmi,Longanje váš důvěryhodný partner.Kontaktujte násdnes, abyste projednali své požadavky na projekt a získali profesionální technickou podporu.
